Descrizione Prodotto
Un raccordo a martello comprende un'estremità filettata, un'estremità del dado e un dado a martello che, quando serrato, comprime un gruppo di tenuta composito impedendo perdite. Il gruppo di tenuta comprende un inserto metallico di dimensioni tali da poter essere inserito nella scanalatura di tenuta dei raccordi a martello convenzionali e una piccola guarnizione che agisce tra l'inserto, l'estremità filettata e l'estremità del dado. La piccola guarnizione è convenientemente un O-ring o una guarnizione a labbro per raccordo a martello (Lip Seal) ed è di dimensioni tali da essere compressa quando il gruppo di tenuta viene inserito nell'estremità filettata del raccordo a martello.
Il raccordo a martello è il collegamento metallico completo; l'anello di tenuta è il suo elemento di tenuta sostituibile. I riferimenti alle figure, inclusi 602, 1002, 1502, 2002 e 2202, richiedono il proprio disegno del produttore e la conferma della scanalatura. Gli anelli di tenuta non devono essere considerati intercambiabili tra le figure.
Dimensione disponibile : richieste di connessione nominale da 1, 2, 3 e 4 pollici; confermare ogni disegno della guarnizione. Una dimensione di 5 pollici o altre dimensioni personalizzate richiede una revisione separata del disegno.
Materiale: HNBR (gomma nitrilica idrogenata) è il materiale di riferimento per questa richiesta di guarnizione nera. Specificare il composto esatto e la durezza Shore A con il disegno della guarnizione. NBR e FKM sono scelte di elastomeri separate; PTFE è un'opzione termoplastica separata.
Applicazione: Le guarnizioni di ricambio si adattano alla scanalatura specificata all'interno di hardware di tubi o raccordi per petrolio compatibili. Fornire la figura del raccordo, le dimensioni della guarnizione, la formulazione del fluido e la temperatura per la revisione del materiale HNBR; l'assemblaggio completo determina le prestazioni della connessione.

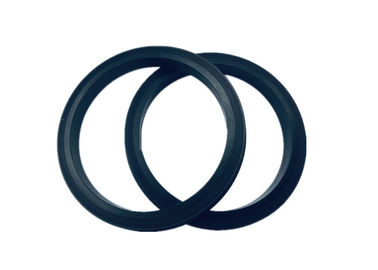

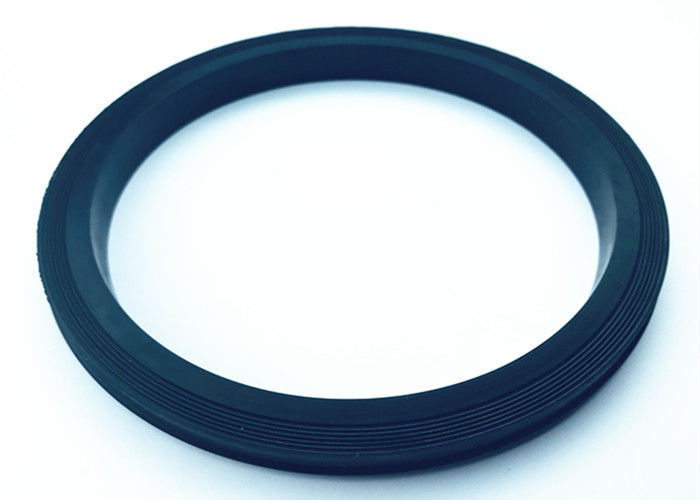

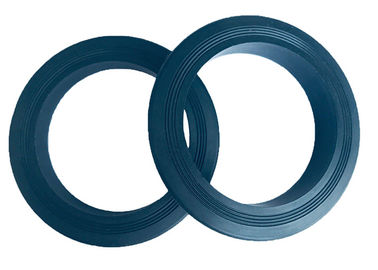

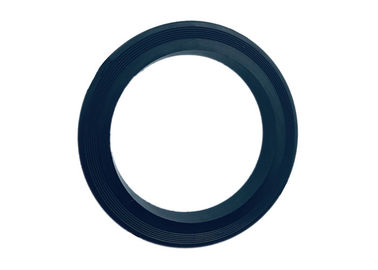

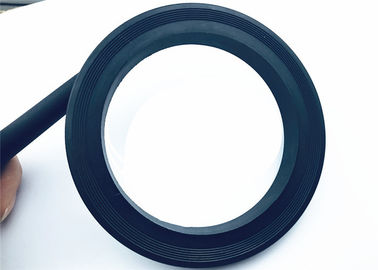

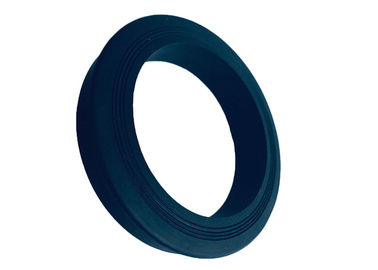

Mostra Prodotto
La nostra azienda
Shanghai Qinuo Industry
Shanghai Qinuo Industry Co., Ltd è specializzata nel settore della gomma e della plastica da oltre 10 anni.
La nostra azienda dispone di una solida forza tecnica, attrezzature tecniche avanzate, mezzi di prova completi e gestione scientifica della qualità.
I nostri servizi principali includono lo sviluppo e la produzione di parti e stampi in gomma, parti e stampi in plastica.
Possiamo anche, secondo le esigenze del cliente, fornire vari tipi di gomma da miscelazione.
Imballaggio & Consegna
Fornitura guarnizione a labbro per raccordo HNBR: specificare disegno e requisiti di ispezione
Per una richiesta di approvvigionamento di guarnizione a labbro HNBR, inviare la figura del raccordo, la dimensione nominale, il riferimento del pezzo originale e il disegno della sezione del labbro quotato. Confermare se la guarnizione è in elastomero semplice o include un supporto in ottone o acciaio inossidabile. Abbinare il profilo alla scanalatura originale piuttosto che fare affidamento sulle fotografie del prodotto.
Indicare il composto HNBR, la durezza nominale Shore A, le tolleranze dimensionali e i documenti di ispezione richiesti nella specifica di acquisto. Concordare i criteri di accettazione del campione e la quantità per ogni disegno. Colore, origine e nome del polimero non stabiliscono prestazioni equivalenti del composto.
Fornire la formulazione del fluido, l'intervallo di temperatura, il ciclo di pressione e qualsiasi requisito di esposizione ai gas per la revisione del materiale. La qualifica per servizi acidi e la decompressione richiedono il composto esatto e i criteri di test applicabili. Richiedere l'identificazione del lotto, i dettagli di imballaggio e spedizione con il preventivo confermato.
