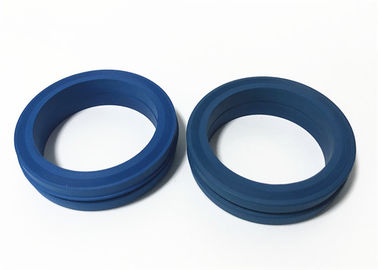

Materiale su misura del nitrile FKM HSN HNBR Buna del sindacato NBR della guarnizione del martello di dimensione

Guarnizioni per giunti a martello NBR nitrile FKM HSN HNBR Buna PTFE 2" 3" 4"

Applicazione:

Gli anelli di tenuta per giunti a martello in nitrile NBR sono elementi di tenuta di ricambio per connessioni di tubi e tubazioni compatibili utilizzate nelle attrezzature per la perforazione petrolifera. Specificare la dimensione nominale della connessione, la figura del giunto e il disegno originale della guarnizione in modo che ogni anello corrisponda alla sua scanalatura prevista.

Descrizione del prodotto

Un giunto a martello comprende un'estremità filettata, un'estremità a dado e un dado a martello che, quando serrato, comprime un gruppo di tenuta composito impedendo così perdite. Il gruppo di tenuta comprende un inserto metallico di dimensioni tali da poter entrare nella scanalatura di tenuta dei giunti a martello convenzionali e una piccola guarnizione che agisce tra l'inserto, l'estremità filettata e l'estremità a dado. La piccola guarnizione è convenientemente un O-ring o una guarnizione per giunto a martello (guarnizione a labbro) ed è di dimensioni tali da essere compressa quando il gruppo di tenuta viene inserito nell'estremità filettata del giunto a martello.

Il giunto a martello è la connessione metallica completa; l'anello di tenuta è il suo elemento di tenuta sostituibile. I riferimenti alle figure, inclusi 602, 1002, 1502, 2002 e 2202, richiedono il proprio disegno del produttore e la conferma della scanalatura. Gli anelli di tenuta non devono essere considerati intercambiabili tra le figure.

Dimensione disponibile : 1", 2", 3", 4" e 5"

Materiale:

Per una guarnizione per giunto di dimensioni personalizzate, selezionare un composto e una durezza per disegno. NBR, nitrile e Buna-N identificano la stessa famiglia di polimeri; HNBR/HSN, FKM e PU sono opzioni separate. Il PTFE è una scelta termoplastica separata che richiede una propria revisione del progetto.

Shanghai Qinuo Industry ha prodotto una linea completa di guarnizioni per giunti a martello.

Per richieste di sostituzione per la figura 1502, abbinare il profilo della guarnizione e qualsiasi anello di supporto in ottone o acciaio inossidabile al disegno della connessione originale. La pressione di esercizio e i requisiti di prova di carico appartengono al gruppo completo del giunto; confermare la classificazione del produttore, le condizioni di servizio e i registri di prova applicabili. Un materiale di tenuta o una dimensione nominale da soli non stabiliscono una classificazione di pressione.

Altre richieste di guarnizioni; confermare materiale, figura e disegno per ogni articolo:

ANELLO GUARNIZIONE A LABBRO PER GIUNTO A MARTELLO 1", BUNA

ANELLO GUARNIZIONE A LABBRO PER GIUNTO A MARTELLO 1-1/2", BUNA

ANELLO GUARNIZIONE A LABBRO PER GIUNTO A MARTELLO 2", BUNA

ANELLO GUARNIZIONE A LABBRO PER GIUNTO A MARTELLO 3", BUNA

ANELLO GUARNIZIONE A LABBRO PER GIUNTO A MARTELLO 1",

ANELLO GUARNIZIONE A LABBRO PER GIUNTO A MARTELLO 1-1/2",

ANELLO GUARNIZIONE A LABBRO PER GIUNTO A MARTELLO 2",

ANELLO GUARNIZIONE A LABBRO PER GIUNTO A MARTELLO 3",

ANELLO GUARNIZIONE PER GIUNTO A MARTELLO 2", BUNA CON SUPPORTO IN OTTONE

ANELLO GUARNIZIONE PER GIUNTO A MARTELLO 3", BUNA CON SUPPORTO IN OTTONE

ANELLO GUARNIZIONE PER GIUNTO A MARTELLO 4", BUNA CON SUPPORTO IN OTTONE

ANELLO GUARNIZIONE PER GIUNTO A MARTELLO 2", CON SUPPORTO IN OTTONE

ANELLO GUARNIZIONE PER GIUNTO A MARTELLO 3", CON SUPPORTO IN OTTONE

ANELLO GUARNIZIONE PER GIUNTO A MARTELLO 4", CON SUPPORTO IN OTTONE

ANELLO GUARNIZIONE PER GIUNTO A MARTELLO 2", BUNA CON SUPPORTO IN ACCIAIO INOSSIDABILE

ANELLO GUARNIZIONE PER GIUNTO A MARTELLO 3", BUNA CON SUPPORTO IN ACCIAIO INOSSIDABILE

ANELLO GUARNIZIONE PER GIUNTO A MARTELLO 4", BUNA CON SUPPORTO IN ACCIAIO INOSSIDABILE

Altri prodotti in gomma relativi per l'uso nell'industria petrolifera:

Imballaggio e spedizione:

1: Espresso: S.F. ,DHL,UPS, TNT, FedEx ecc., per ordini urgenti e piccoli.

2: Spedizione aerea: da aeroporto ad aeroporto o da aeroporto a porta.

3: Spedizione marittima: adatta per merci sfuse. Richiederà più tempo della spedizione aerea.

La nostra azienda

Shanghai Qinuo Industry Co. Ltd

è stata fondata nel 2003, è una nuova impresa high-tech che integra R&S, produzione e vendite. Fin dalla sua nascita, aderiamo al concetto di "Qualità per la sopravvivenza, l'innovazione compete per lo sviluppo", sviluppo e innovazione continui, abbiamo ottenuto una buona reputazione in patria e all'estero.

La nostra azienda fornisce servizi professionali di progettazione e produzione di parti in plastica, parti in gomma e parti lavorate, prodotti utilizzati principalmente in automobili, elettrodomestici, attrezzature meccaniche e nell'industria petrolifera e in altri campi. Abbiamo un team di produzione e vendita professionale, "Alta qualità, alta professionalità, alta efficienza" sono i principi del fare le cose.

Abbiamo due fabbriche, più di 30 macchine per lo stampaggio a iniezione, macchine per lo stampaggio e torni CNC. La nostra azienda si trova nel distretto di Pudong, Shanghai. Ambiente elegante, trasporti convenienti, solo 30 minuti dalla nostra azienda all'aeroporto di Pudong.

Adottiamo un sistema completo di gestione della qualità, la documentazione di conformità dei materiali viene rivista rispetto ai requisiti specificati del prodotto e dell'ordine, i nostri prodotti sono principalmente esportati negli Stati Uniti, Canada, Gran Bretagna, Germania, Finlandia, Nuova Zelanda, Australia e altri paesi e regioni.

Le fasi della produzione:

www.unionseal.com

Benvenuti a contattarci per maggiori informazioni.

Guarnizioni per giunti a martello su misura: definire profilo e tolleranze prima della selezione del materiale

Una guarnizione per giunto su misura richiede più di una dimensione nominale del tubo. Inviare la figura del giunto originale e un disegno sezionato quotato che identifichi i diametri interni ed esterni, l'altezza, le caratteristiche del labbro o della scanalatura e le tolleranze. Includere qualsiasi anello di supporto in ottone o acciaio inossidabile come parte della costruzione concordata.

Se si utilizza un campione di ricambio, identificarne il riferimento originale e la storia di servizio. Confermare le dimensioni finite rispetto alla scanalatura di accoppiamento; un campione usurato o deformato da solo non può definire il disegno di produzione. Concordare la revisione del disegno e i criteri di adattamento del campione prima della produzione.

Specificare il grado del composto, la durezza e la quantità dopo aver esaminato la composizione del fluido, la temperatura e i cicli di pressione. Gli alias dei materiali non descrivono prodotti diversi e la modifica del polimero non preserva di per sé l'adattamento o l'idoneità al servizio. Confermare separatamente la classificazione completa del gruppo del giunto.
