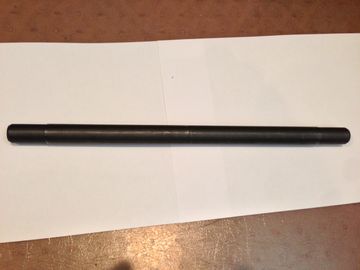

Tubi di flusso a 14 pollici del cavo di lunghezza per la testa di controllo dell'iniezione del grasso

1. 14 pollici è l'unica dimensione necessaria per la sostituzione?
No. Specificare 14 pollici (355,6 mm) con la sua tolleranza, quindi fornire i diametri esterni, le spalle e le caratteristiche terminali o di ritenzione dal disegno approvato.
Includere il modello di testa compatibile e il numero di parte del tubo originale per distinguere le parti con la stessa lunghezza nominale.
2. Cosa dovrebbe essere incluso nel disegno del tubo?
a. Datum della lunghezza totale e tolleranza.
b. Diametro del foro e tolleranza.
c. Profilo esterno, spalle e superfici di localizzazione.
d. Geometria terminale e dettagli di ritenzione.
e. Requisiti di finitura del foro e rettilineità.
f. Requisiti di trattamento superficiale e marcatura.
g. Grado del materiale, trattamento termico e criteri di ispezione.
3. Come dovrebbe essere ordinato un set di tubi di ricambio?
1. Identificare il modello di testa e la disposizione dei tubi approvata.
2. Separare le quantità per ciascun foro o numero di parte.
3. Specificare la revisione del disegno per ogni configurazione.
4. Concordare l'identificazione individuale delle parti e le etichette di imballaggio.
5. Richiedere i registri dei materiali e delle dimensioni richiesti dall'ordine.
4. Quali informazioni operative supportano la revisione?
1. Costruzione del cavo, diametro effettivo e condizione.
2. Sistema di grasso e procedura operativa approvata.
3. Pressione, temperatura e condizioni del fluido di assemblaggio richieste.
4. Criteri di qualificazione per corrosione o servizio acido.
5. Standard e test applicabili con specifici requisiti di accettazione.

Per l'acquisto di tubi di flusso per teste di grasso da 14 pollici, fornire il disegno completo del tubo, il foro selezionato, l'identificazione della testa e le quantità per numero di parte.
Le configurazioni di ricambio personalizzate richiedono l'approvazione del disegno e la conferma della compatibilità della testa prima dell'installazione.
