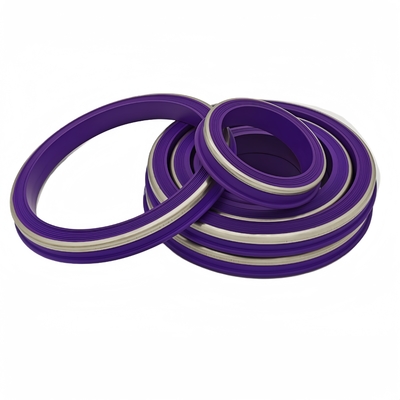

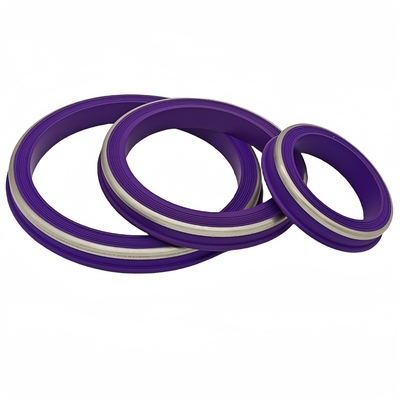

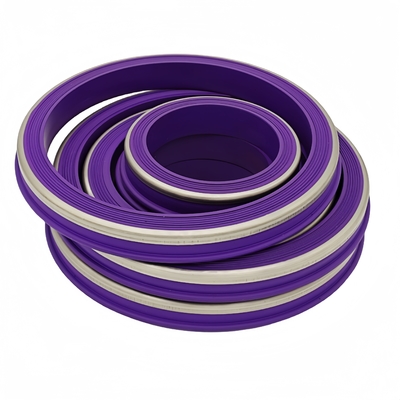

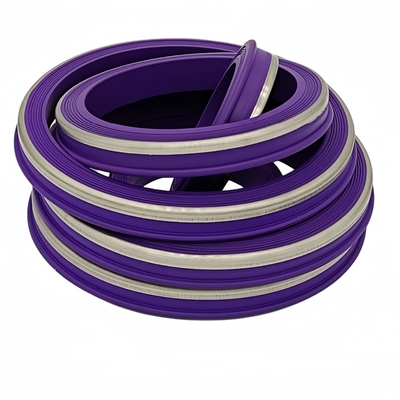

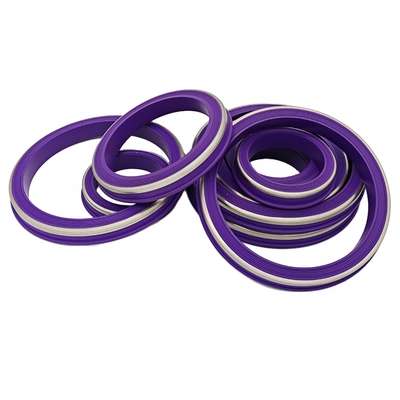

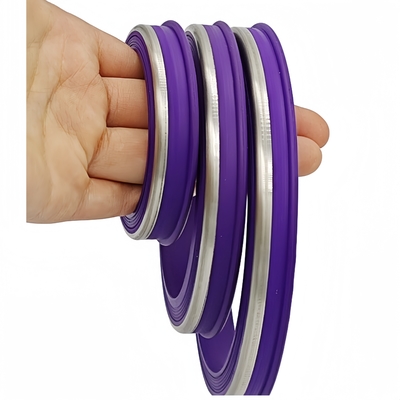

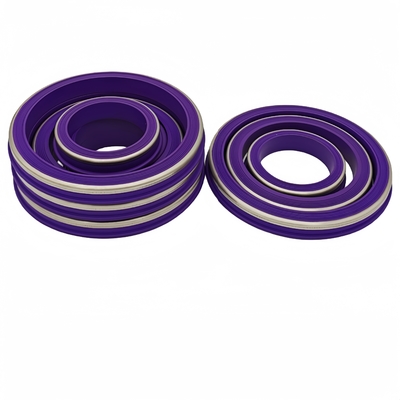

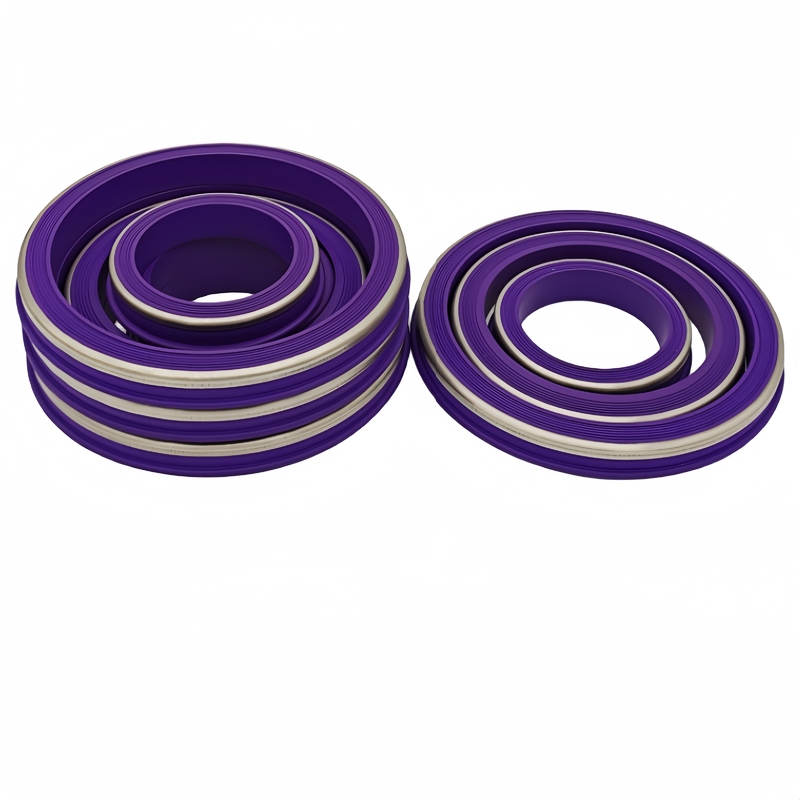

Guarnizioni per giunti a martello viola — Identificazione del composto e anello di backup per giunti da 1 a 4 pollici
Una guarnizione per giunto a martello è un tipo di guarnizione utilizzata nei collegamenti di tubi di tipo giunto a martello. I giunti a martello sono un tipo di accoppiamento a connessione rapida utilizzato per collegare due pezzi di tubo. Sono spesso utilizzati nell'industria petrolifera e del gas, nonché in altre industrie in cui è importante poter collegare e scollegare rapidamente i tubi.
Le guarnizioni per giunti a martello sono realizzate con una varietà di materiali, tra cui elastomeri, metallo e materiali compositi. Le prestazioni di tenuta dipendono dal profilo della guarnizione approvato, dalle condizioni del giunto, dal composto e dall'installazione. Le guarnizioni per giunti a martello sono disponibili in una varietà di dimensioni e stili per adattarsi a diverse dimensioni di tubi e applicazioni.
Le guarnizioni per giunti a martello sono un componente critico dei collegamenti di tubi di tipo giunto a martello. Selezionare la guarnizione in base all'esatto produttore del giunto, alla figura e alla dimensione nominale; la classe di pressione appartiene al collegamento completo.
Alcuni profili come Fig 2202, Fig 1004, Fig 1502, Fig 2002, Fig 602, Fig 1002 ecc. richiedono una guarnizione a labbro per giunto a martello o un 'O'Ring a seconda delle dimensioni del giunto a martello.

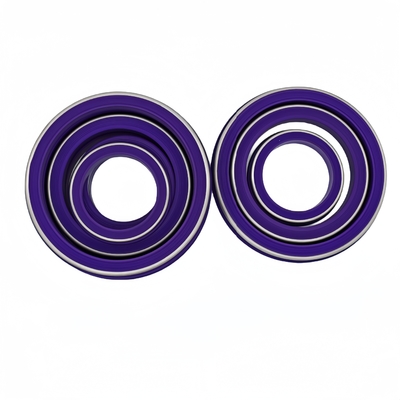

I riferimenti alle dimensioni nominali dei giunti includono 1, 1,5, 2, 3, 4, 6 e 7 pollici. I gradi Nitrile, FKM o HNBR sono selezionati in base al fluido e alla temperatura effettivi; il servizio con gas acido richiede una qualifica specifica del composto. Oltre alle guarnizioni standard in gomma stampata, offriamo queste con un anello antiestrusione in ottone o acciaio inossidabile.
| Dimensione: |
1" 1,5" 2" 3" 4" 6" 7" |
| Materiale: |
NBR, FKM o HNBR con composto approvato; il PTFE richiede una revisione separata della costruzione |
| Tipi: |
gomma/ gomma+ottone di supporto/gomma+acciaio inossidabile di supporto |
Ecco alcuni dei vantaggi dell'utilizzo delle guarnizioni per giunti a martello:
Installazione rapida e semplice: Seguire la procedura del produttore del giunto e confermare il profilo, le condizioni della scanalatura e l'alloggiamento dell'anello di supporto prima dell'assemblaggio.
Adattamento della tenuta: Confermare la geometria della guarnizione e l'installazione rispetto al giunto specificato; le prestazioni di tenuta richiedono l'accettazione specifica dell'attrezzatura.
Durevole: Il comportamento all'usura e all'estrusione dipende dal grado approvato, dalla geometria di supporto e dalle condizioni operative effettive.
Conveniente: Le guarnizioni per giunti a martello sono un'opzione conveniente per sigillare collegamenti di tubi di tipo giunto a martello.
Se stai cercando un modo affidabile ed economico per sigillare collegamenti di tubi di tipo giunto a martello, allora le guarnizioni per giunti a martello sono una buona opzione.
Cosa forniamo noi di Shanghai Qinuo Industry:
O-ring in gomma
- O-ring in gomma - O-ring in gomma serie As568/O-ring in gomma standard JB.
- O-ring in gomma incapsulati - O-ring in gomma silicone/FKM
- O-ring in gomma rivestiti in PTFE - O-ring in gomma di vari colori
Guarnizioni per giunti a martello - 1" 1,5" 2'' 3" 4" 6" 7"
- Guarnizioni per giunti a martello in gomma - tipo gomma Buna/FKM/HNBR
- Guarnizioni per giunti a martello in gomma con supporto in ottone/acciaio inossidabile
Coppe di pulizia
- Tipi a V 4" 5,5" ecc.
- Tipo TA
- Tipo MV
- Tipo NUF
- Tipo TUF
Kit guarnizioni in gomma - imballaggio o etichetta personalizzati disponibili
- Strumento di impostazione #10 - Con disco di rottura
- Strumento di impostazione #20 - Con disco di rottura
- Kit di impostazione compatto AP
- Kit guarnizione tubi grasso
- Kit corti da 3 1/2”
- Kit barra di peso da 3 - 1/8"
- Kit testa di innesco Baker #10
- Kit testa di innesco #20
- Kit #20 BP3.SEC
- Kit #10 BP3.SEC
- Kit di revisione T-BRT
- Set T-1
- Kit di revisione testa stripper GC
Parti del componente wireline:
1) Disco di sicurezza, zincato (applicazione: disco di rottura (sfiato))
2) Perno di spinta in gomma - nero
3) Perno di spinta in nylon - naturale
4) Dado di ritenzione, acciaio, zincato (disponibile anche piatto, smussato) (applicazione: dado di ritenzione)
5) Tappo filettato in acciaio, con tornitura (applicazione: tappo porta da 5")
6) Tappo filettato in ottone (applicazione: tappo strumento di impostazione )
Elementi di packer in gomma:
Salva-olio in gomma:
Contattaci per la selezione della guarnizione e dell'anello di backup:
www.unionseal.com
Guarnizioni viola di ricambio: identificare il pezzo esistente prima di scegliere un composto
| Controllo di ricambio |
Informazioni da fornire |
| Identità della guarnizione esistente |
Inviare il numero di parte originale, il produttore del giunto e la figura, con fotografie e un disegno quotato. Il colore viola è un dettaglio di identificazione, non una prova di HNBR o FKM. |
| Adattamento dimensionale |
Registrare la dimensione nominale del giunto, la sezione trasversale della guarnizione, le dimensioni del labbro e la geometria della scanalatura. Guarnizioni dall'aspetto simile di figure diverse richiedono una conferma di adattamento separata. |
| Supporto metallico |
Specificare la costruzione di supporto in ottone o acciaio inossidabile e la sua posizione. Confermare se il ricambio include l'anello di supporto. |
| Approvazione del composto |
Identificare il grado del polimero, la durezza richiesta e l'esposizione al fluido. Il PTFE è una costruzione termoplastica separata piuttosto che un equivalente elastomerico colorato. |
| Limiti di servizio |
Rivedere i picchi di temperatura, i cicli di pressione e la composizione del gas rispetto al materiale approvato e alle specifiche complete del collegamento. |
