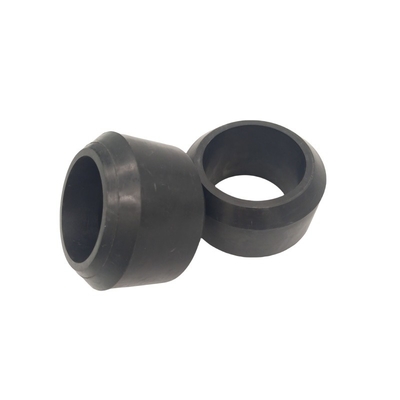

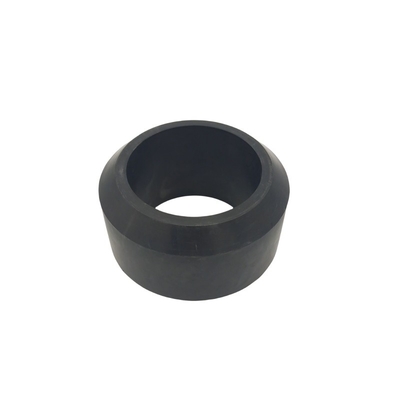

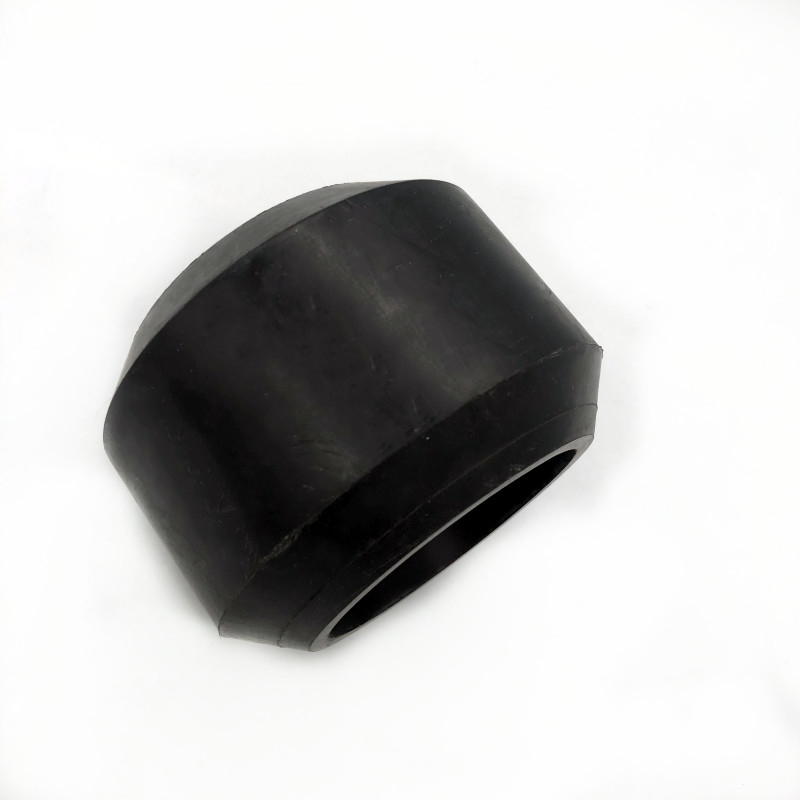

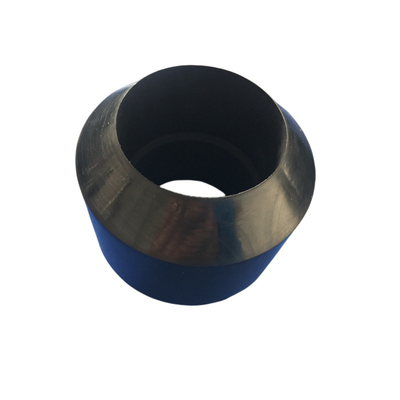

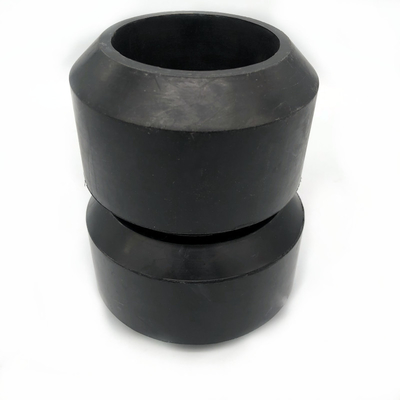

Elementi di packer in gomma per pozzi di petrolio e gas con ampia disponibilità di dimensioni
Elementi di packer in gomma e guarnizioni a tazza per pozzi di petrolio e gas sono abbinati alle dimensioni effettive dell'utensile e del foro. Le opzioni NBR, HNBR e FKM richiedono la selezione del composto per il fluido e la temperatura specificati. Identificare se il pezzo è una guarnizione a tazza o un elemento a compressione prima di definire le dimensioni, il rinforzo e i requisiti di impostazione. La perforabilità deve essere confermata per la costruzione completa dell'utensile.
Caratteristiche delle tazze packer in gomma per petrolio:
1) Specificare i requisiti di pressione e temperatura per il composto selezionato e l'assemblaggio completo.
2) L'adattamento dimensionale include il profilo della guarnizione, l'interfaccia di montaggio e le condizioni del foro di accoppiamento.
3) Le dimensioni nominali dell'applicazione includono 3,5, 4,5 e 5,5 pollici; le dimensioni personalizzate richiedono la revisione del disegno.
4) Un test di pressione richiesto di 150°C (302°F) necessita di un composto, un dispositivo, una pressione e criteri di accettazione concordati.
5) Un test di 30 cicli richiesto necessita di limiti di pressione, temperatura e tempi di permanenza definiti.
6) Un diametro della tazza fino a 30 pollici richiede la conferma di produzione e del disegno prima dell'ordinazione.
Applicazione
Ambiente di applicazione: petrolio, gas, condensato di gas
Per guarnizioni packer di ricambio, registrare sia la designazione nominale del tubaggio o del rivestimento sia il suo diametro interno effettivo. Includere l'interfaccia metallica dell'utensile, le dimensioni di supporto e il profilo della guarnizione richiesto. Due pozzi della stessa dimensione nominale di rivestimento possono richiedere una geometria di guarnizione diversa perché il foro di accoppiamento e la costruzione dell'utensile differiscono.
Produciamo sia tazze packer con scheletro/rete/telaio in filo metallico sia tazze packer in gomma senza alcuna rete.
La gamma più ampia di tazze include applicazioni da tubi da 1-1/4 pollici a rivestimenti da 7 pollici e altre dimensioni soggette a revisione del progetto. Queste sono designazioni di applicazione, non un sostituto delle dimensioni e delle tolleranze del pezzo finito.
| Pressione operativa |
Requisito di applicazione di 35 MPa; confermare il composto e la classificazione dell'assemblaggio completo |
| Ambiente |
petrolio, gas, condensato di gas |
| Materiale disponibile |
FKM, HNBR o NBR; confermare il composto per il servizio specificato |
Altri prodotti in gomma relativi:
I nostri prodotti sono ampiamente utilizzati in tutti i tipi di automobili, macchinari, elettrodomestici, prodotti elettronici, apparecchi elettrici, cancelleria, computer, attrezzature petrolifere e pezzi di ricambio hardware.
Possiamo anche fornire tazze di aspirazione in gomma per giacimenti petroliferi
- La tazza di aspirazione TA è una tazza a labbro variabile in gomma per impieghi medi che offre maggiore flessibilità sotto carichi più leggeri.
- La tazza di aspirazione MV è una tazza in gomma per impieghi leggeri con labbra multiple flessibili e rivolte verso l'alto per applicazioni con fluidi carichi di sabbia. Selezionare la dimensione della tazza in base al mandrino e all'adattamento del tubaggio.
- La tazza di aspirazione V è una tazza ad anello, a singolo labbro, flessibile, interamente in gomma, stampata su una boccola in acciaio. È ideale per sollevare fluidi carichi di sabbia e per aspirazione a basso carico. È una versione singola della tazza di aspirazione MV.
- La tazza di aspirazione TUF è una tazza flessibile in gomma sintetica con fili di rinforzo in acciaio armonico per carichi pesanti, ma è abbastanza flessibile per carichi leggeri o medi.
- La tazza di aspirazione UF è una tazza in gomma sintetica per tutti gli usi contenente robusti e flessibili fili di rinforzo in acciaio armonico.
- La tazza di aspirazione J è una tazza resistente e per impieghi gravosi con un labbro lungo e flessibile e robusti fili di rinforzo in acciaio che forniscono una buona tenuta in fase di salita per sollevare carichi pesanti.
- La tazza di aspirazione GW è una tazza pesante e flessibile a singolo labbro rinforzata con filo di acciaio armonico. Il labbro sovradimensionato crea una buona tenuta in fase di salita.
Prodotti in gomma stampata
Prodotti in gomma incollata con metallo
Prodotti in gomma estrusa
Imballaggio e spedizione
1: Espresso: S.F., DHL, UPS, TNT, FedEx ecc., per ordini urgenti e piccoli.
2: Spedizione aerea: da aeroporto ad aeroporto, o da aeroporto a porta.
3: Spedizione marittima: adatta per merci sfuse. Richiederà più tempo della spedizione aerea.
La nostra azienda
Shanghai Qinuo Industry Co. Ltd è stata fondata nel 2003, è un'impresa nuova e high-tech che integra R&S, produzione e vendite. Fin dalla sua nascita, aderendo al concetto di "Qualità per la sopravvivenza, l'innovazione compete per lo sviluppo", sviluppo e innovazione continui, abbiamo ottenuto una buona reputazione in patria e all'estero.
La nostra azienda fornisce servizi professionali di progettazione e produzione di parti in plastica, parti in gomma e parti lavorate, prodotti principalmente utilizzati in automobili, elettrodomestici, attrezzature meccaniche e industria petrolifera e altri campi. Abbiamo un team professionale di produzione e vendita, "Alta qualità, alta professionalità, alta efficienza" sono i principi del nostro operato.
Abbiamo due fabbriche, più di 30 macchine per lo stampaggio a iniezione, macchine per lo stampaggio e torni CNC. La nostra azienda si trova nel distretto di Pudong, Shanghai. Ambiente elegante, trasporto conveniente, solo 30 minuti dalla nostra azienda all'aeroporto di Pudong.
Il nostro sistema di gestione della qualità ISO 9001 supporta il controllo della qualità di produzione. Specificare l'ispezione dimensionale, la documentazione dei materiali e qualsiasi requisito di conformità aggiuntivo con l'ordine.
FAQ
1. La dimensione nominale del rivestimento è sufficiente per ordinare?
Fornire la dimensione nominale insieme al diametro effettivo del foro, al modello dell'utensile e al disegno della guarnizione.
Confermare le condizioni del foro e la geometria di montaggio; una dimensione nominale da sola non identifica un pezzo di ricambio.
2. Quali dimensioni dovrebbero essere sul disegno?
a. Diametri esterni e interni finiti con tolleranze.
b. Altezza totale e profilo della guarnizione di lavoro.
c. Spalle di montaggio, scanalature o altre caratteristiche di localizzazione.
d. Geometria di rinforzo e supporto, ove applicabile.
e. Dimensioni dell'utensile di accoppiamento e orientamento di installazione.
f. Movimento di impostazione e geometria espansa per elementi a compressione.
g. Revisione del pezzo approvata e dimensioni di ispezione.
3. Come dovrebbe essere utilizzato un campione?
1. Identificare se il campione è nuovo o usato.
2. Registrare deformazioni e usura su un pezzo rimosso.
3. Fornire le dimensioni originali del disegno, ove disponibili.
4. Concordare quali caratteristiche vengono misurate e quali richiedono la conferma del progetto.
5. Approvare la geometria e il composto proposti prima della produzione.
4. Quali dati di servizio accompagnano le dimensioni?
1. Composizione di petrolio, gas o condensato e additivi.
2. Temperature continue e di picco.
3. Pressione differenziale e direzione della pressione.
4. Requisiti di ciclaggio e decompressione.
5. Criteri di accettazione per test e ispezioni.
Per elementi di packer in gomma per pozzi di petrolio e gas, inviare la dimensione nominale dell'applicazione, le dimensioni effettive del foro e il disegno dell'utensile per identificare l'adattamento della guarnizione richiesto.
Le dimensioni personalizzate possono essere revisionate da disegni o campioni; confermare tolleranze, materiale e requisiti di accettazione prima della produzione.
