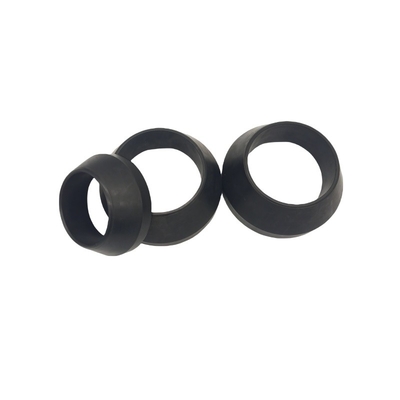

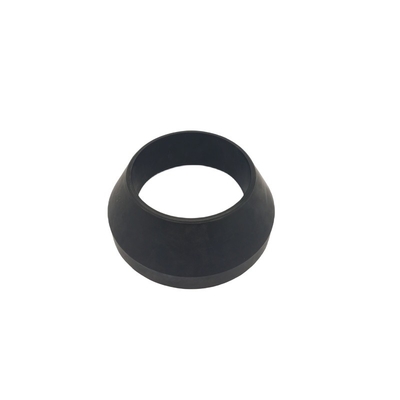

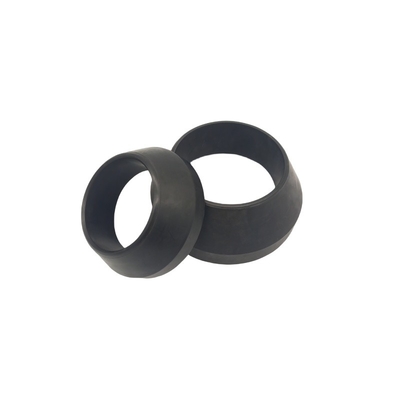

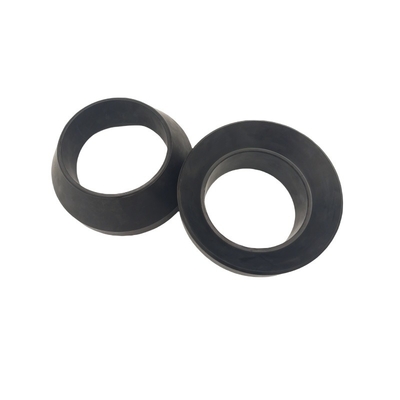

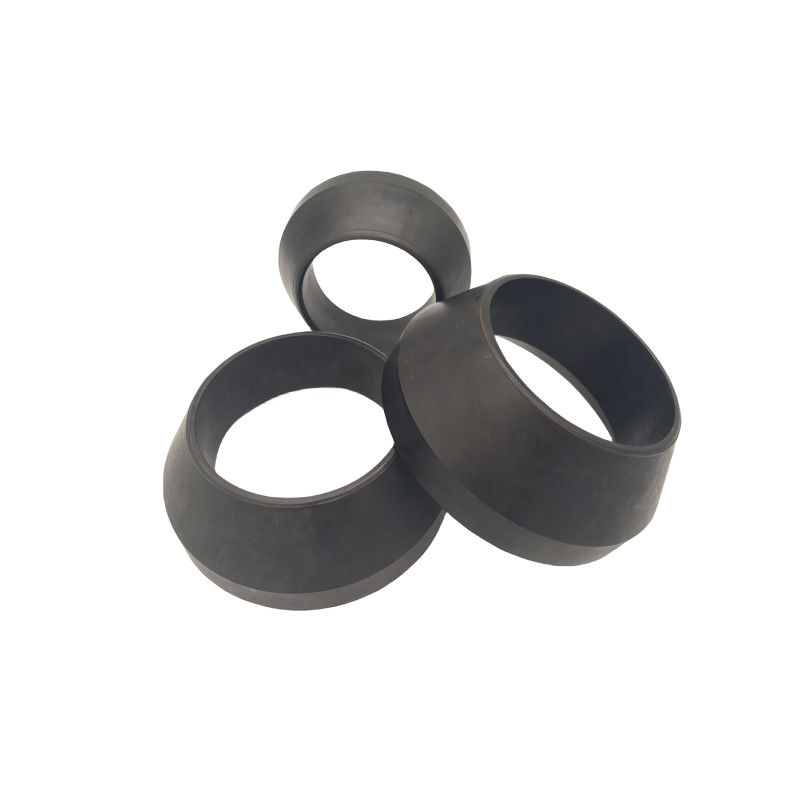

Elementi di tenuta per packer in gomma FKM NBR HNBR per applicazioni petrolifere
Elementi di tenuta per packer e coppette di ricambio in NBR, HNBR o FKM vengono selezionati in base al disegno dello strumento e alle condizioni di servizio. Per le tenute a coppa, abbinare il profilo del labbro, la geometria di montaggio e il rinforzo all'assieme originale. Gli elementi di tenuta per packer a compressione richiedono le proprie dimensioni di impostazione ed espansione. La perforabilità dipende dalla costruzione completa dello strumento e deve essere specificata separatamente.
Caratteristiche delle coppette di gomma per packer petroliferi:
1) Specificare la pressione differenziale, la temperatura operativa e la composizione del fluido per il composto e l'assieme selezionati.
2) Ispezionare le tenute rimosse per tagli del labbro, abrasione, deformazione permanente e danni attorno al supporto o al rinforzo.
3) Abbinare le dimensioni di ricambio al disegno dello strumento; la sola dimensione nominale del tubo o del rivestimento non definisce la tenuta.
4) Se è richiesto un test di pressione a 150°C (302°F), concordare il composto, il dispositivo, la pressione, la durata e i criteri di accettazione prima dell'ordine.
5) Un requisito di test di 30 cicli necessita di una sequenza di pressione e temperatura definita; non è una valutazione universale per ogni elemento.
6) Le grandi dimensioni delle coppette, compreso un requisito di 30 pollici, richiedono una revisione del disegno e della produzione prima della conferma.
Applicazione
Ambiente di applicazione: petrolio, gas, condensato di gas
Le coppette di ricambio per packer devono riprodurre l'interfaccia di montaggio e la geometria del labbro di lavoro richieste dallo strumento. Confrontare la parte rimossa con il suo disegno e registrare la posizione del guasto in modo che l'usura dimensionale, i danni di installazione e il deterioramento correlato al fluido possano essere esaminati separatamente.

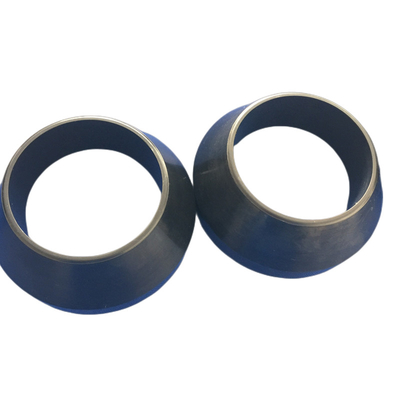

Produciamo sia coppette per packer con scheletro/rete/telaio metallico che coppette di gomma senza alcuna rete.
Specificare il diametro interno effettivo del tubo o del rivestimento, le dimensioni della tenuta e le tolleranze. Le dimensioni nominali come 3,5, 4,5 e 5,5 pollici identificano la dimensione dell'applicazione; confermare la geometria della parte corrispondente prima della produzione.
| Pressione operativa |
Requisito di applicazione di 35 MPa; confermare la valutazione per il composto specificato e l'assieme completo dello strumento |
| Ambiente |
petrolio, gas, condensato di gas |
| Materiale disponibile |
FKM, HNBR o NBR; selezionare il composto in base alla composizione del fluido e alla temperatura |
Altri prodotti in gomma correlati:
I nostri prodotti sono ampiamente utilizzati in tutti i tipi di automobili, macchinari, elettrodomestici, prodotti elettronici, apparecchi elettrici, cancelleria, computer, attrezzature petrolifere e ricambi hardware.
Possiamo anche fornire coppette per swab da giacimento petrolifero
- La coppetta per swab TA è una coppetta a labbro variabile in gomma integrale per carichi medi che offre maggiore flessibilità sotto carichi più leggeri.
- La coppetta per swab MV è una coppetta in gomma integrale per carichi leggeri con labbra multiple flessibili e rivolte verso l'alto per applicazioni con fluidi carichi di sabbia. Confermare le dimensioni della coppetta e l'adattamento al mandrino prima della selezione.
- La coppetta per swab V è una coppetta ad anello, a labbro singolo, flessibile, in gomma integrale stampata su una boccola in acciaio. È ideale per sollevare fluidi carichi di sabbia e per operazioni di swabbing a carico leggero. È una versione singola della coppetta per swab MV.
- La coppetta per swab TUF è una coppetta flessibile in gomma sintetica con fili di rinforzo in acciaio armonico per carichi pesanti, ma è sufficientemente flessibile per carichi leggeri o medi.
- La coppetta per swab UF è una coppetta in gomma sintetica per tutti gli usi contenente fili di rinforzo in acciaio armonico resistenti e flessibili.
- La coppetta per swab J è una coppetta resistente e per carichi pesanti con un labbro lungo e flessibile e robusti fili di rinforzo in acciaio che forniscono una buona tenuta in risalita per sollevare carichi pesanti.
- La coppetta per swab GW è una coppetta pesante, flessibile, a labbro singolo rinforzata con filo di acciaio armonico. Il labbro sovradimensionato crea una buona tenuta in risalita.
Prodotti in gomma stampata
Prodotti in gomma incollata con metallo
Prodotti in gomma estrusa
Imballaggio e spedizione
1: Espresso: S.F., DHL, UPS, TNT, FedEx ecc., per ordini urgenti e di piccole dimensioni.
2: Spedizione aerea: da aeroporto ad aeroporto, o da aeroporto a porta.
3: Spedizione marittima: adatta per merci sfuse. Richiederà più tempo della spedizione aerea.
La nostra azienda
Shanghai Qinuo Industry Co. Ltd è stata fondata nel 2003, è un'impresa nuova e high-tech che integra R&S, produzione e vendite. Fin dalla sua nascita, aderiamo al concetto di "Qualità per la sopravvivenza, l'innovazione compete per lo sviluppo", sviluppo e innovazione continui, abbiamo ottenuto una buona reputazione in patria e all'estero.
La nostra azienda fornisce servizi professionali di progettazione e produzione di parti in plastica, parti in gomma e parti lavorate, prodotti principalmente utilizzati in automobili, elettrodomestici, attrezzature meccaniche e industria petrolifera e altri campi. Abbiamo un team di produzione e vendita professionale, "Alta qualità, alta professionalità, alta efficienza" sono i principi di fare le cose.
Abbiamo due fabbriche, più di 30 macchine per lo stampaggio a iniezione, macchine per lo stampaggio e torni CNC. La nostra azienda si trova nel distretto di Pudong, Shanghai. Ambiente elegante, trasporto conveniente, solo 30 minuti dalla nostra azienda all'aeroporto di Pudong.
Il nostro sistema di gestione della qualità ISO 9001 supporta il controllo della qualità di produzione. Specificare la documentazione dei materiali, i registri di ispezione e qualsiasi requisito di conformità aggiuntivo con l'ordine.
FAQ
1. Cosa controllare prima di ordinare una sostituzione?
Fornire il modello dello strumento, il disegno o il campione originale e le fotografie della tenuta rimossa.
Registrare l'usura del labbro, i tagli e la deformazione insieme alle condizioni operative; l'aspetto del danno da solo non stabilisce la causa.
2. Quali informazioni definiscono la geometria di ricambio?
a. Diametro esterno e diametro interno effettivi della tenuta, con tolleranze.
b. Altezza totale, profilo del labbro e interfaccia di montaggio.
c. Posizione e tipo di filo, rete o altro supporto, ove applicabile.
d. Diametro interno del tubo o del rivestimento e condizione della superficie di contatto.
e. Direzione della pressione e orientamento di installazione.
f. Movimento di impostazione richiesto per gli elementi di tipo a compressione.
g. Identificazione della revisione e del campione della parte approvata.
3. Come viene selezionato il composto di gomma?
1. Identificare NBR, HNBR o FKM e il composto o la durezza specificati.
2. Fornire la composizione di petrolio, gas e condensato, inclusi additivi e contaminanti.
3. Indicare le temperature continue e di picco e il tempo di esposizione.
4. Includere le condizioni di cicli di pressione e decompressione.
5. Concordare i test sui materiali pertinenti e i limiti di accettazione.
4. Come devono essere accettate le parti di ricambio?
1. Controllare le dimensioni rispetto al disegno approvato.
2. Ispezionare le superfici di stampaggio e i bordi dei labbri per i difetti specificati.
3. Confermare i requisiti di rinforzo e incollaggio, ove utilizzati.
4. Rivedere i registri di ispezione e test concordati.
5. Stabilire la tracciabilità al materiale approvato e alla revisione della parte.
Per elementi di tenuta per packer in gomma di ricambio, inviare le condizioni della parte rimossa, le dimensioni di accoppiamento e i requisiti di servizio in modo che la geometria e il composto corretti possano essere esaminati.
Le parti personalizzate possono essere esaminate dal vostro disegno o campione originale; specificare dimensioni, tolleranze e requisiti di accettazione.
Benvenuti a contattarci per maggiori informazioni.
