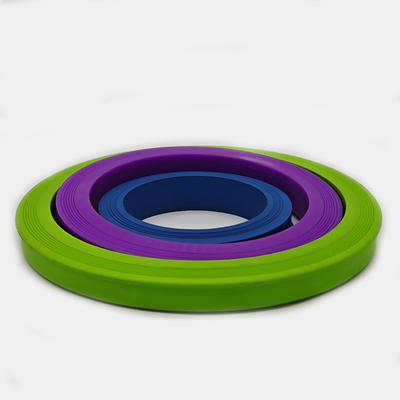

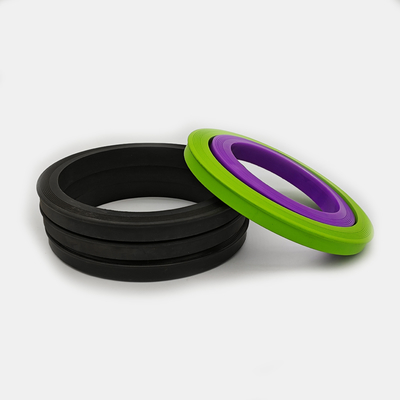

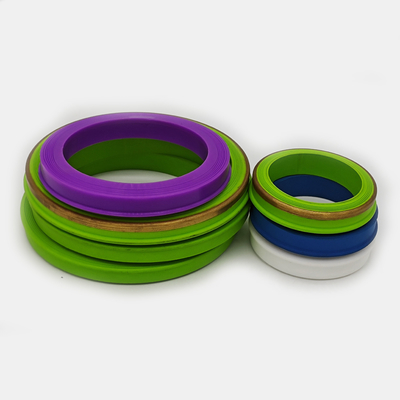

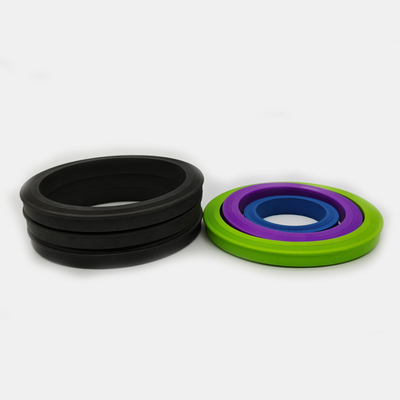

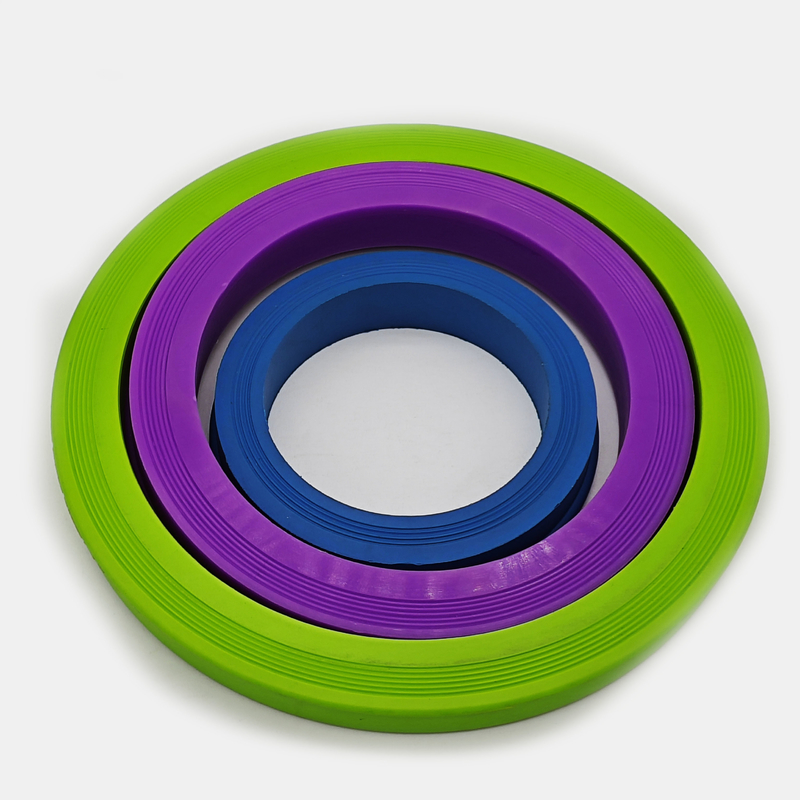

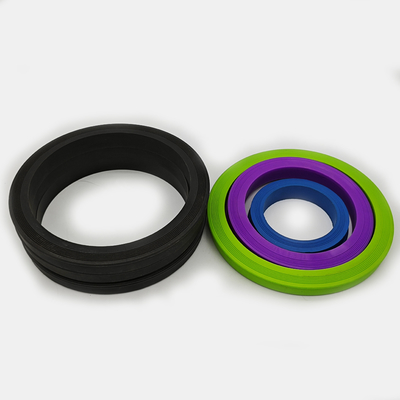

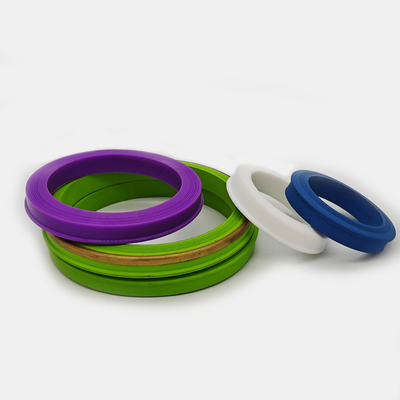

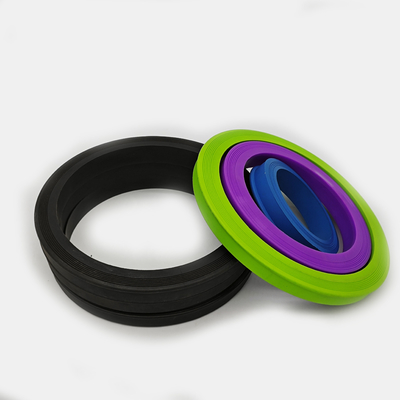

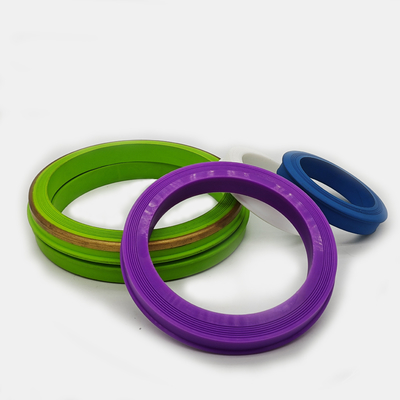

Guarnizione di ricambio per giunto a martello per linea petrolifera da 3 pollici nominali
Introduzione al prodotto
Le guarnizioni per giunti a martello sono utilizzate nei collegamenti tra tubi flessibili o tubi nell'industria petrolifera. La guarnizione fornisce una connessione critica a tenuta di fluido all'interno dell'hardware del giunto.
I giunti a martello sono costituiti da un'estremità filettata, un'estremità del dado e un dado a martello che, una volta serrati, sigillano l'assemblaggio con l'assistenza di una guarnizione elastomerica. La guarnizione è dotata di labbro per impedirne la fuoriuscita quando invertita.
Introduzione ai materiali
NBR, HNBR e FKM sono alternative di mescole di gomma. Il PTFE è un termoplastico che richiede una revisione separata del profilo e del supporto. Confrontare il grado selezionato con il fluido specificato e l'esposizione operativa.
| Materiale |
Intervallo di temperatura |
Vantaggi |
Svantaggi |
| NBR (Nitrile, Buna-N) |
Temperatura NBR per mescola selezionata
Confermare l'esposizione continua e di picco
|
1. Attualmente la gomma più utilizzata nell'industria delle guarnizioni
2. Eccezionale equilibrio tra buone proprietà meccaniche, proprietà di usura e resistenza chimica
3. Resistenza alla maggior parte degli oli minerali e dei grassi
|
Non utilizzare con fluidi per freni a base di glicole e acidi forti |
| HNBR |
Temperatura HNBR per mescola selezionata
Confermare i requisiti del fluido e dell'attrezzatura
|
1. Mescola a base di nitrile con resistenza chimica migliorata
2. Ampio intervallo di temperatura
3. Materiale ad alta resistenza che resiste all'estrusione, all'abrasione e all'usura
4. Idoneità all'acqua e al vapore in base alla mescola e all'esposizione selezionate
5.L'idoneità al servizio acido richiede una qualifica specifica della mescola
6.Comunemente usato con oli di petrolio e CO2
|
Non utilizzare con idrocarburi clorurati, solventi polari o acidi forti |
| FKM (Fluorocarbone) |
Temperatura FKM per mescola selezionata
Confermare i requisiti del fluido e dell'attrezzatura
|
1. Eccellente resistenza alle alte temperature, agli oli di petrolio e alla benzina
2. Ampia gamma di resistenza chimica
3. Ottima resistenza all'ozono, agli agenti atmosferici e all'invecchiamento
|
1. Scarse caratteristiche a basse temperature
2. Verificare gas acidi, ammine, acqua calda e vapore rispetto al grado FKM esatto
|
| PTFE |
Temperatura PTFE per grado e design di tenuta
Revisione separata della costruzione termoplastica
|
1. Resistenza chimica, resistenza a vari solventi organici
2. Elevate prestazioni di tenuta
3. Anti-invecchiamento
4. Resistenza alle alte temperature
|
|

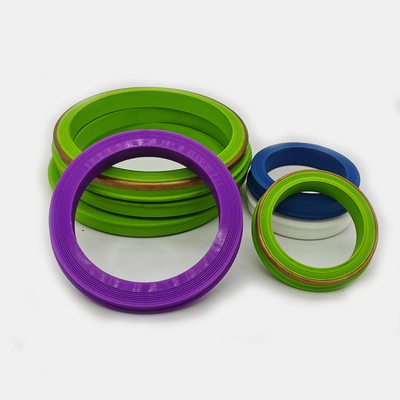

Elenco di tutte le guarnizioni per giunti a martello disponibili
1'' 1502, Buna/FKM/HSN
1-1/2'' 1502, Buna/FKM/HSN
2'' 607, anello di tenuta stile Guiberson
2'' 602/1002/1502, Buna/FKM/HSN (supporto in ottone/acciaio inossidabile)
3'' 602/1002/1502, Buna/FKM/HSN (supporto in ottone/acciaio inossidabile)
4'' 602/1002/1502, Buna/FKM/HSN (supporto in ottone/acciaio inossidabile)
2'' FIG 206, Buna/FKM/HSN (AS568-228)
3'' FIG 206, Buna/FKM/HSN; dimensione del trattino in base al disegno di accoppiamento
4'' FIG 206, Buna/FKM/HSN; dimensione del trattino in base al disegno di accoppiamento
Dettagli del prodotto
Profilo aziendale
Shanghai Qinuo Industry Co., Ltd è stata fondata nel 2013 nella zona di libero scambio di Shanghai,siamo un'impresa nuova e high-techche integra R&S, produzione e vendite. Fin dalla sua nascita, aderiamo al concetto di "Qualità per la sopravvivenza, l'innovazione compete per lo sviluppo",sviluppo e innovazione continui, abbiamo ottenuto una buona reputazione in patria e all'estero, Qinuoha un marchio "SHQN".
Qinuo fornisce servizi professionali di progettazione e produzione di prodotti in gomma,principalmente utilizzati nell'industria petrolifera e del gas,automobili, elettrodomestici, macchinari, ecc. Abbiamo un team di produzione e vendita professionale, "Alta qualità, alta professionalità, alta efficienza" sonoi principi del fare le cose.Sotto Shanghai Qinuo, abbiamodue fabbriche interamente controllate nella città di Nantong
, solo un'ora diviaggio dall'aeroporto di Shanghai Pudong o dal porto marittimo di Shanghai per garantire laconsegna rapida, abbiamopiù di30 macchine per la vulcanizzazione della gommae attrezzature correlate, in modo che Qinuo possa produrrepiù di 20 tipi di anelli di gomma o altri prodotti in gomma insieme per soddisfare le richieste dei nostri clienti,la nostra capacità di lavorazione della gomma mensile può arrivare fino a 40 tonnellate (circa 80.000 libbre) o più.E Qinuo è ancora in rapida crescita.Adottiamo un sistema completo di gestione della qualità basato sulla ISO9001, i nostri prodotti sonoprincipalmente esportati negli Stati Uniti, Canada, Gran Bretagna, Germania, Australia
più di 100
paesiestesi in tutto il mondo. Qinuo desidera sinceramente cooperare con voi.Guarnizione per giunto linea petrolifera da 3 pollici: confermare la figura, l'incavo e l'anello di supportoQuesta richiesta si concentra su una guarnizione di ricambio per giunto a martello per linea petrolifera da 3 pollici nominali. Identificare il produttore del giunto e il numero di figura, quindi fornire il disegno dell'incavo della guarnizione o le dimensioni approvate del pezzo. La dimensione nominale della linea non stabilisce il diametro interno della guarnizione, la sezione trasversale o l'intercambiabilità tra le figure del giunto. Altre dimensioni nella gamma richiedono una conferma di adattamento separata.
Per il trasferimento di petrolio o il servizio di fluidi di perforazione, specificare la formulazione dell'olio, gli additivi, i fluidi di pulizia, la temperatura normale e i picchi transitori. Selezionare NBR, HNBR o FKM in base ai dati della mescola richiesta. Confermare se l'assemblaggio richiede una costruzione solo in gomma, con supporto in ottone o con supporto in acciaio inossidabile. Il PTFE richiede una revisione separata del design termoplastico e una specifica di durezza.
Includere la pressione operativa, il ciclo di lavoro, le tolleranze della guarnizione e la quantità nella richiesta di preventivo. Ispezionare le condizioni dell'incavo di accoppiamento e dell'anello di supporto durante la manutenzione e seguire la procedura di installazione dell'attrezzatura. La classificazione completa del giunto e la configurazione approvata della guarnizione determinano l'idoneità alla pressione; un elenco di materiali da solo non stabilisce una classificazione di servizio.
