4 pollici Figura 1502 NBR nero Guarnizione per unione a martello — Ricambio per servizio petrolifero
Introduzione al prodotto
Le guarnizioni per unione a martello sono utilizzate nei collegamenti tra tubi flessibili o tubi nell'industria petrolifera. La guarnizione fornisce una connessione critica a tenuta di fluido all'interno dell'hardware dell'unione.
Le unioni a martello sono costituite da un'estremità filettata, un'estremità del dado e un dado a martello che, una volta serrato, sigilla l'assemblaggio con l'assistenza di una guarnizione elastomerica. La guarnizione è dotata di un labbro per evitare che cada quando invertita.
Introduzione ai materiali
Questa richiesta riguarda una guarnizione di ricambio NBR nera da 4 pollici Figura 1502. Selezionare il grado NBR esatto e qualsiasi anello di supporto in base al disegno originale dell'unione e al tipo di fluido. HNBR, FKM e PTFE di seguito sono alternative separate; il PTFE è un termoplastico che richiede una propria revisione del progetto.
| Materiale |
Intervallo di temperatura |
Vantaggio |
Svantaggi |
| NBR (Nitrile, Buna-N) |
Temperatura continua e di picco NBR per grado approvato
Confermare l'esposizione effettiva a fluidi e temperature
|
1. Attualmente la gomma più utilizzata nell'industria delle guarnizioni
2. Eccezionale equilibrio tra buone proprietà meccaniche, proprietà di usura e resistenza chimica
3. Resistenza alla maggior parte degli oli minerali e dei grassi
|
Non utilizzare con fluidi a base di glicole e acidi forti |
| HNBR |
Temperatura HNBR per mescola selezionata
Richiede approvazione del fluido e dell'attrezzatura
|
1. Mescola a base di nitrile con migliore resistenza chimica
2. Ampio intervallo di temperatura
3. Materiale ad alta resistenza che resiste all'estrusione, all'abrasione e all'usura
4. L'idoneità all'acqua e al vapore richiede la revisione della mescola e dell'esposizione
5.L'idoneità al servizio acido richiede la qualifica specifica della mescola
6.Comunemente usato con oli di petrolio e CO2
|
Non utilizzare con idrocarburi clorurati, solventi polari o acidi forti |
| FKM (Fluorocarbone) |
Temperatura FKM per mescola selezionata
Richiede approvazione del fluido e dell'attrezzatura
|
1. Eccellente resistenza alle alte temperature, agli oli di petrolio e alla benzina
2. Ampia gamma di resistenza chimica
3. Ottima resistenza all'ozono, agli agenti atmosferici e all'invecchiamento
|
1. Scarse caratteristiche a basse temperature
2. Verificare H2S, ammine, acqua calda e vapore rispetto alla mescola FKM esatta
|
| PTFE |
Temperatura PTFE per grado e design di tenuta
Revisione separata della costruzione termoplastica
|
1. Resistenza chimica, resistenza a vari solventi organici
2. Elevate prestazioni di tenuta
3. Anti-invecchiamento
4. Resistenza alle alte temperature
|
|
Elenco di tutte le guarnizioni per unione a martello disponibili
1'' 1502, Buna/FKM/HSN
1-1/2'' 1502, Buna/FKM/HSN
2'' 607, anello di tenuta stile Guiberson
2'' 602/1002/1502, Buna/FKM/HSN (supporto in ottone/acciaio inossidabile)
3'' 602/1002/1502, Buna/FKM/HSN (supporto in ottone/acciaio inossidabile)
4'' 602/1002/1502, Buna/FKM/HSN (supporto in ottone/acciaio inossidabile)
2'' FIG 206, Buna/FKM/HSN (AS568-228)
Guarnizione Figura 206 da 3 pollici; riferimento dimensione tramite disegno unione approvato
Guarnizione Figura 206 da 4 pollici; riferimento dimensione tramite disegno unione approvato

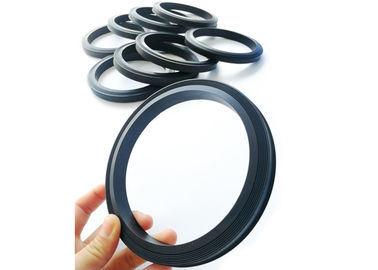

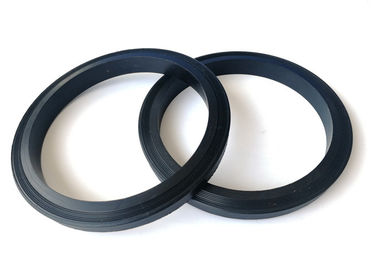

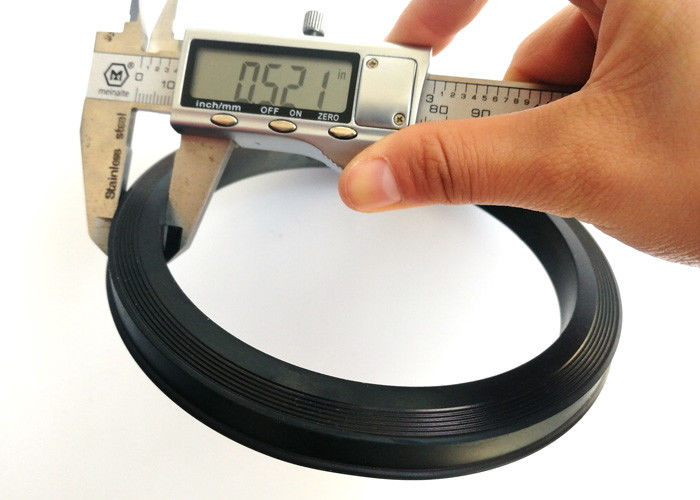

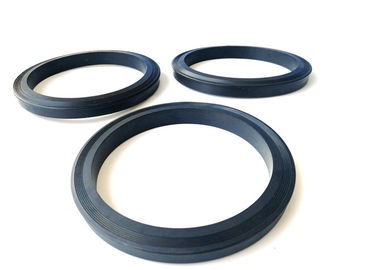

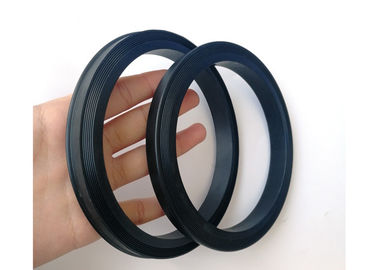

Dettagli del prodotto
Profilo aziendale
Shanghai Qinuo Industry Co., Ltdè stata fondata nel 2013 nella zona di libero scambio di Shanghai,siamo un'impresa nuova e high-techche integra R&S, produzione e vendite. Fin dalla sua nascita, aderiamo al concetto di "Qualità per la sopravvivenza, l'innovazione compete per lo sviluppo",sviluppo e innovazione continui, abbiamo ottenuto una buona reputazione in patria e all'estero, Qinuoha un nome di marca "SHQN".
Qinuo fornisce servizi professionalidi progettazione e produzione di prodotti in gomma, utilizzati principalmente nell'industria petrolifera e del gas, automobili, elettrodomestici, macchinari, ecc. Abbiamo unteam professionale di produzione e vendita, "Alta qualità, alta professionalità, alta efficienza" sonoi principi del fare le cose.Sotto Shanghai Qinuo, abbiamo
due fabbriche interamente controllate nella città di Nantong , a solo un'ora diauto dall'aeroporto di Shanghai Pudong o dal porto marittimo di Shanghai per garantire laconsegna rapida, abbiamopiù di30 macchine per la vulcanizzazione della gommae attrezzature correlate, in modo che Qinuo possa produrrepiù di 20 tipi di anelli di gomma o altri prodotti in gomma insieme per soddisfare leesigenze dei nostri clienti, la nostra capacità di lavorazione mensile della gomma può arrivare fino a 40 tonnellate (circa 80.000 libbre) o più.E Qinuo è ancora in rapida crescita.Adottiamo un sistema completo di gestione della qualità basato sulla ISO9001, i nostri prodotti sono
principalmente esportati negli Stati Uniti, Canada, Gran Bretagna, Germania, Australia
più di 100paesiestesi in tutto il mondo. Qinuo desidera sinceramente cooperare con voi.Imballaggio e consegna
Shanghai Qinuo Industry garantisce aggiornamenti in qualsiasi momento dalla produzione alla spedizione e accettiamo imballaggi personalizzati. Se avete requisiti, vi preghiamo di comunicarcelo quando siete liberi.
Ordini guarnizioni Figura 1502 NBR da 4 pollici: identificare la scanalatura e la costruzione di supporto
Specifiche di adattamento
| Dettaglio richiesto |
Riferimento unione |
| Confermare produttore, designazione Figura 1502 e dimensione nominale di 4 pollici con il numero di parte della guarnizione originale. |
Geometria della guarnizione |
| Fornire dimensioni del labbro, diametri della guarnizione, altezza assiale e tolleranze della scanalatura. Quattro pollici è il riferimento nominale dell'unione piuttosto che un diametro della guarnizione verificato. |
Costruzione di supporto |
| Identificare la costruzione solo in gomma, con supporto in ottone o con supporto in acciaio inossidabile dal disegno approvato. |
Mescola NBR |
| Specificare la formulazione dell'olio, gli additivi, la temperatura operativa e il ciclo di pressione. Il colore nero da solo non stabilisce il grado. |
Durezza e classificazione |
| Confermare il vecchio valore 85D e la scala di prova prima della fornitura. La capacità di pressione è governata dall'unione completa identificata e dal design della guarnizione selezionata. |
|
