FKM Hammer Union Seal Rings: Selezione del composto e del supporto
Le guarnizioni a martello sono componenti essenziali utilizzati per le connessioni di tubi o tubi flessibili nell'industria delle trivellazioni.Questi sigilli assicurano una connessione a tenuta stagna all'interno dell'hardware dell'unione, che è fondamentale per mantenere l'integrità del sistema e prevenire perdite.
Le unioni a martello sono composte da tre parti principali: un'estremità filettata, un'estremità di dadi e un dadi.con una larghezza massima di 20 mm o più ma non superiore a 20 mmIl sigillo è progettato con un labbro per evitare che si allontani quando l'unione è invertita.
I tipi comuni di martelli sono:
di larghezza uguale o superiore a 50 mm Le designazioni delle figure comprendono 40, 50, 602 e 1502; questi numeri non sono dimensioni nominali di foratura.
Unioni di martelli di saldatura a poppa:I riferimenti alle figure 602, 1502 e 2202 confermano la connessione di saldatura e la configurazione di tenuta corrispondente.
Unioni di martelli a filo e saldatura a cucitura:Le cifre di riferimento comprendono da 100 a 400; confermare separatamente la dimensione nominale del foro e indicare se la connessione è a filo o saldata a fuso.
Le nostre offerte di prodotti attuali comprendono principalmente sigilli unionali compatibili conFIG1502, FIG1002, FIG602, FIG206 e FIG607Inoltre, abbiamo la capacità di personalizzare sigilli per altri tipi in base a campioni forniti o disegni di ingegneria dettagliati.

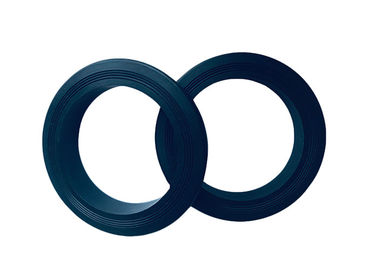

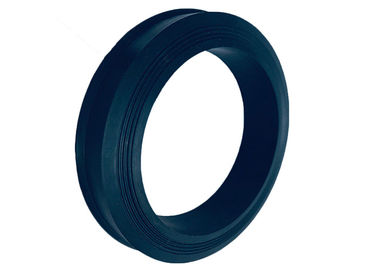

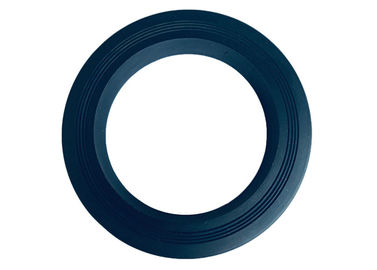

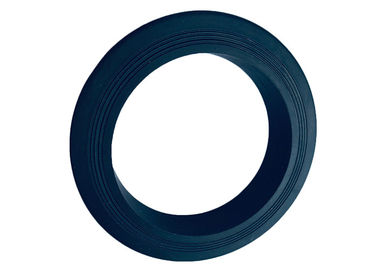

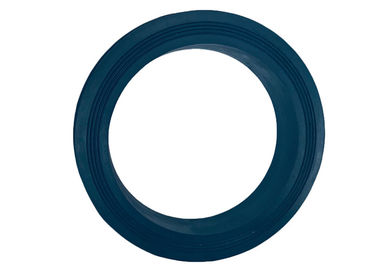

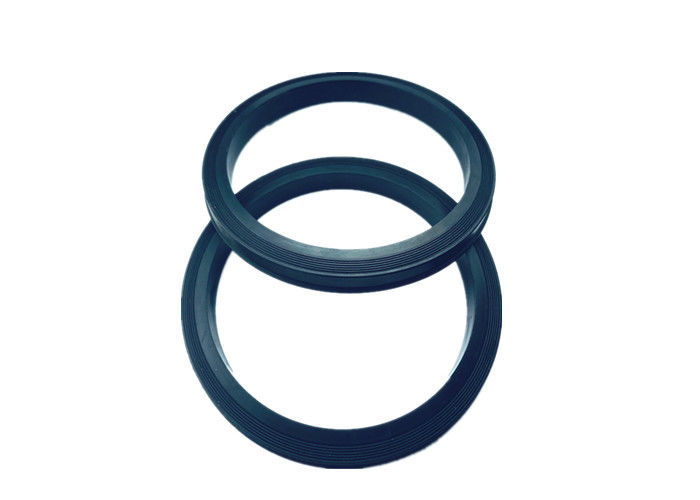

Foto dettagliate
Per quanto riguarda il sigillo dell'Unione, possiamo fornire:
Sigillo dell'Unione con anello di ottone:Un anello di ottone sostiene l'elastomero nel design di unione abbinato.liquidi alcalini e salini richiede una revisione delle condizioni di lega e di servizio effettivi.
Sigillo dell'Unione con anello in acciaio inossidabile:Un supporto in acciaio inossidabile richiede la lega specificata, le dimensioni degli anelli e la configurazione di incollaggio.identificare il cloruro, l'esposizione agli acidi e ai liquidi di pulizia prima della selezione.
Sigillo dell'unione di gomma:Un sigillo di gomma senza supporto è utilizzato solo se specificato nel disegno originale dell'unione.capacità di temperatura e resistenza all'estrusione dipendono dal composto selezionato e dall'assemblaggio completoNon sostituire sigilli con supporto e senza supporto esclusivamente con dimensioni nominali di foratura.
Selezione del sigillo dell'unione FKM per le funzioni di fluido e temperatura
Questi anelli di sigillo FKM coprono i riferimenti di connessione FIG 602, 1002 e 1502, con dimensioni nominali da 2 pollici, 3 pollici e 4 pollici o personalizzazione basata sul disegno.abborraggio nominale, dimensioni della tenuta e disposizione del supporto insieme.
Per la sostituzione, indicare il riferimento della parte originale e un disegno o un campione non indossato che mostri il labbro di tenuta e l'anello di supporto.temperatura continua e massimaPer l'esposizione all'H2S o alla decompressione del gas, richiedere una qualifica applicabile alla composizione esatta e al compito; una descrizione generale della FKM non è sufficiente.
La seguente tabella dei materiali è un riferimento di selezione tratto dalle informazioni esistenti sul prodotto, i cui intervalli di temperatura non sono limiti di funzionamento certificati per questo sigillo.Confirmare i dati forniti sul composto e la qualificazione completa dell'assemblaggio dell'unione prima dell'uso■ l'idoneità del vapore, del refrigerante e dell'acido per il servizio richiede un esame separato.
Materiale Introduzione
|
Materiale
|
Intervallo di temperatura
|
Considerazioni di selezione
|
|
Nitrile
|
-40°C a 120°C
-40°F a 248°F
|
1Attualmente lagomma più utilizzatanel settore delle foche
2.Eccezionale equilibrio tra buone proprietà meccaniche, proprietà di usura e resistenza chimica
3.Resistenza alla maggior parte degli oli minerali e dei grassi
|
|
HNBR
|
-40°C a 160°C
-40°F a 320°F
|
1- Resistenza chimica
2.Temperatura più ampia rispetto al nitrile standard
3Materiale resistente all'estrusione, all'abrasione e all'usura
4.L'idoneità all'acqua e al vapore dipende dal grado del composto e dalle condizioni di esposizione
5.Il servizio H2S richiede una qualifica specifica del composto per la concentrazione, la pressione e la temperatura dichiarate
6.Comunemente utilizzato con oli di petrolio e CO2
|
|
FKM
|
-26°C a 230°C
-15°F a 446°F
|
1.Eccellente resistenza alle temperature più elevate, al petrolio e alla benzina
2.Confermare la compatibilità con ciascuna sostanza chimica o refrigerante e il grado FKM selezionato
3Le proprietà meccaniche e il set di compressione dipendono dalla formulazione e dalla temperatura.
4.Il servizio di ammoniaca richiede una conferma specifica della compatibilità dei composti; non si presuppone l'idoneità generale della FKM
|
| PTFE |
I limiti di temperatura dipendono dal grado di PTFE e dalla progettazione del sigillo completo
|
Ampia resistenza chimica; conferma il grado di PTFE, il design del fluido e del sigillo
|
| PU |
-54°C a 105°C
-65°F a 220°F
|
1.Elastomero termoplastico con maggiore resistenza alla trazione, robustezza e resistenza all'usura
2. Ottima combinazione di durezza ed elasticità
3.La flessibilità a basse temperature dipende dal grado di PU
4.L'uso idraulico richiede una qualità PU e un design di guarnizione corrispondenti; non stabilisce una pressione nominale per questa guarnizione unionale
|
