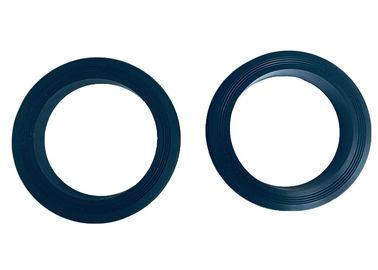

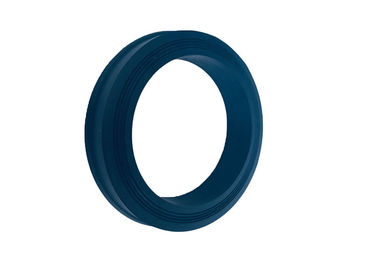

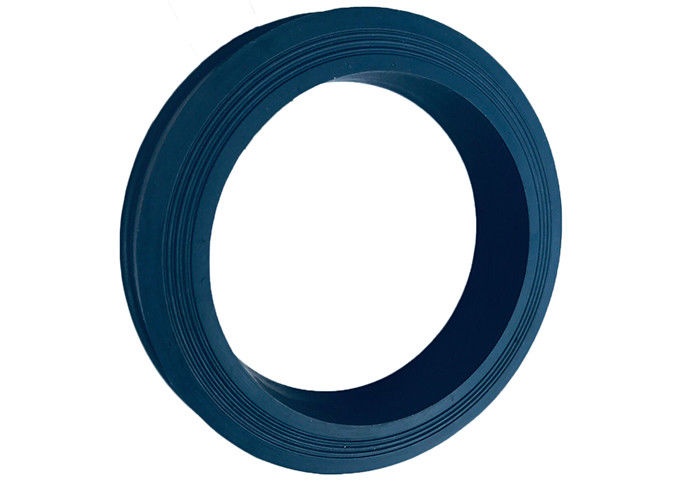

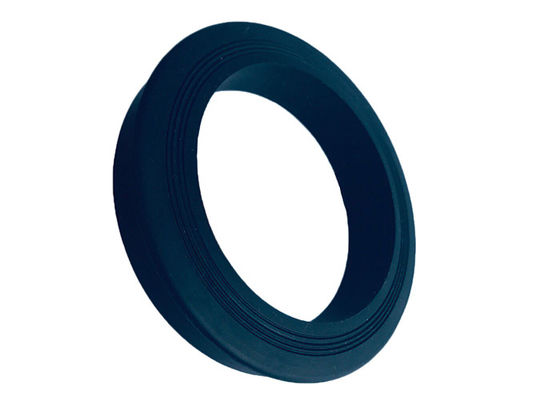

Anelli di tenuta per giunti a martello FKM per identificazione di ricambio
Le guarnizioni per giunti a martello sono componenti essenziali utilizzati nei collegamenti di tubi flessibili o tubi nell'industria di perforazione petrolifera. Queste guarnizioni garantiscono una connessione a tenuta di fluido all'interno dell'hardware del giunto, il che è fondamentale per mantenere l'integrità del sistema e prevenire perdite.
Le nostre attuali offerte di prodotti includono principalmente guarnizioni per giunti compatibili con gli stili FIG1502, FIG1002, FIG602, FIG206 e FIG607. Inoltre, abbiamo la capacità di personalizzare le guarnizioni per altri tipi in base a campioni forniti o disegni ingegneristici dettagliati.
Guarnizione per giunto con anello in ottone Guarnizione per giunto con anello in acciaio inossidabile Guarnizione per giunto in gomma
Controlli delle guarnizioni di ricambio per giunti: profilo del labbro, supporto e riferimento del pezzo
Questo elenco di guarnizioni per giunti FKM copre i riferimenti di diametro nominale da 2, 3 e 4 pollici e le dimensioni personalizzate basate sui disegni. Per un ordine di ricambio, identificare il produttore del giunto, la figura, il numero di parte originale e le dimensioni della scanalatura della guarnizione. I riferimenti ai modelli FIG 602, 1002 e 1502 non stabiliscono che le guarnizioni di produttori diversi siano intercambiabili.
Confrontare il labbro di tenuta, l'altezza complessiva, i diametri interno ed esterno e la disposizione del supporto con un riferimento o un disegno non usurato. Le foto esistenti illustrano opzioni con supporto in ottone, supporto in acciaio inossidabile e senza supporto; specificare la disposizione esatta richiesta dal giunto originale. Un campione usurato può aiutare a identificare il pezzo, ma non dovrebbe essere l'unico riferimento per l'accettazione dimensionale.
Prima dell'installazione, ispezionare la scanalatura e le superfici di accoppiamento per verificare la presenza di danni e rimuovere i residui utilizzando un metodo compatibile con il composto selezionato. Confermare i requisiti di assemblaggio e test con il produttore dell'attrezzatura. La sostituzione dell'anello non ripristina l'hardware del giunto usurato né aumenta la classe di pressione dell'assemblaggio.
Per l'ordinazione, indicare il grado e la durezza FKM, la composizione del fluido, la temperatura continua e di picco, i cicli di pressione e la quantità per riferimento del pezzo. Il servizio H2S e la decompressione del gas richiedono la qualifica per il composto esatto e le condizioni di esposizione. La tabella dei materiali sottostante è una guida generale alla selezione; i suoi intervalli di temperatura non sono limiti operativi certificati per questa guarnizione.
Introduzione al materiale
|
Materiale
|
Intervallo di temperatura
|
Considerazioni sulla selezione
|
|
Nitrile
|
-40ºC a 120ºC
-40ºF a 248ºF
|
1. Attualmente la gomma più utilizzata nell'industria delle guarnizioni
2. Equilibrio eccezionale di buone proprietà meccaniche, proprietà di usura e resistenza chimica
3. Resistenza alla maggior parte degli oli minerali e dei grassi
|
|
HNBR
|
-40ºC a 160ºC
-40ºF a 320ºF
|
1. Resistenza chimica
2. Intervallo di temperatura più ampio rispetto al nitrile standard
3. Materiale ad alta resistenza che resiste all'estrusione, all'abrasione e all'usura
4. L'idoneità all'acqua e al vapore dipende dal grado del composto e dalle condizioni di esposizione
5. Il servizio H2S richiede la qualifica specifica del composto per la concentrazione, la pressione e la temperatura dichiarate
6. Comunemente utilizzato con oli di petrolio e CO2
FKM
|
|
-26ºC a 230ºC
|
-15ºF a 446ºF
1.
|
Eccellente resistenza alle alte temperature, al petrolio e alla benzina
2. Confermare la compatibilità con ogni sostanza chimica o refrigerante e con il grado FKM selezionato
3. Le proprietà meccaniche e il set di compressione dipendono dalla formulazione e dalla temperatura
4. Il servizio con ammoniaca richiede la conferma specifica della compatibilità del composto; non presumere l'idoneità generale dell'FKM
PTFE
|
| I limiti di temperatura dipendono dal grado di PTFE e dal design completo della guarnizione |
Ampia resistenza chimica; confermare il grado di PTFE, il fluido e il design della guarnizione
|
PU
|
| -54°C a 105°C |
-65°F a 220°F
1. Elastomer termoplastico con maggiore resistenza alla trazione, tenacità e resistenza all'usura
|
2. Ottima combinazione di durezza ed elasticità
3. La flessibilità a bassa temperatura dipende dal grado di PU
4. L'uso idraulico richiede un grado di PU e un design della guarnizione abbinati; non stabilisce una classe di pressione per questa guarnizione per giunto
