Guarnizioni per giunti a martello in HNBR per condizioni definite di esposizione ai gas
Le guarnizioni per giunti a martello sono utilizzate nei collegamenti tra tubi flessibili o tubi nell'industria petrolifera. La guarnizione fornisce una connessione critica a tenuta di fluido all'interno dell'hardware del giunto.
I giunti a martello sono costituiti da un'estremità filettata, un'estremità del dado e un dado a martello che, una volta serrato, sigilla l'assemblaggio con l'ausilio di una guarnizione elastomerica. La guarnizione è dotata di un labbro per impedirne la fuoriuscita quando invertita.
Tipi comuni di giunti a martello includono Giunti a martello filettati (40, 50 e da 602 a 1502),Giunti a martello a saldare (602, 1502 e 2202),Giunti a martello filettati e a saldare (da 100 a 400)
Attualmente forniamo principalmente guarnizioni per giunti adatte per stili FIG1502, FIG1002, FIG602, FIG 206, FIG607. E altri tipi possiamo personalizzare in base a campioni o disegniPer quanto riguarda le guarnizioni per giunti, possiamo fornire:
TIPI
| CARATTERISTICA |
Guarnizione per giunto con anello in ottone |
|
Un anello di supporto in ottone supporta l'elastomero nel design del giunto abbinato. Confermare le dimensioni dell'anello e il grado dell'ottone rispetto al pezzo originale; la compatibilità con acidi, alcali e fluidi salini richiede la revisione della lega effettiva e delle condizioni di servizio.
|
Guarnizione per giunto con anello in acciaio inossidabile
|
|
Un'opzione di supporto in acciaio inossidabile richiede la lega specificata, le dimensioni dell'anello e la configurazione di incollaggio. La resistenza alla corrosione dipende dal grado della lega, dalla composizione del fluido e dalla temperatura; identificare l'esposizione a cloruri, acidi e fluidi di pulizia prima della selezione.
|
Guarnizione per giunto in gomma
|
|
Una guarnizione in gomma non supportata viene utilizzata solo dove il design originale del giunto la specifica. Confermare il composto, il profilo del labbro e la compressione installata; la capacità di temperatura e la resistenza all'estrusione dipendono dal composto selezionato e dall'assemblaggio completo. Non sostituire guarnizioni supportate e non supportate solo in base alla dimensione nominale del foro.
|

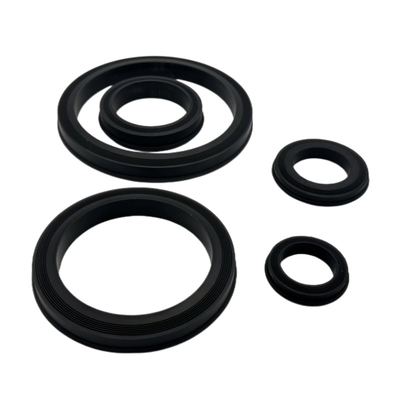

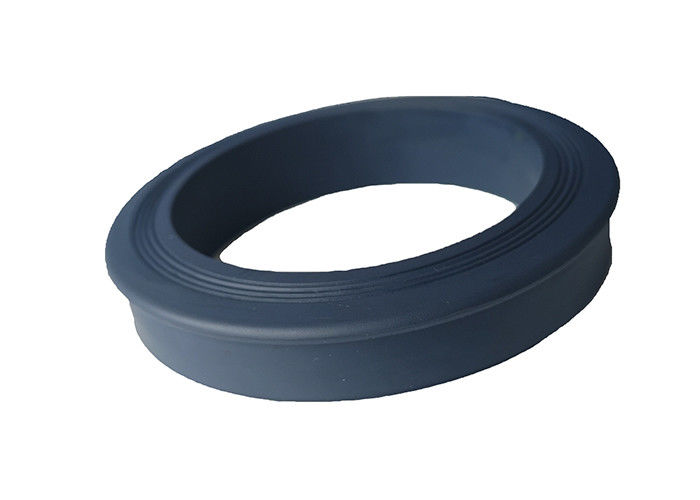

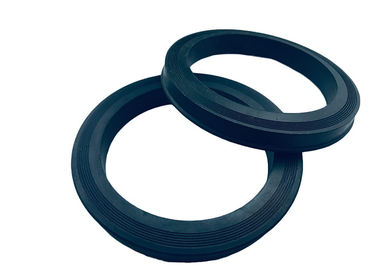

Foto dettagliate
|
Richiesta guarnizione per giunto in HNBR: composizione del gas e ciclo di depressurizzazione
Queste guarnizioni per giunti a martello in HNBR utilizzano anche il riferimento materiale HSN; confermare la designazione esatta del composto al momento dell'ordine. I riferimenti modello sono FIG 602, 1002 e 1502, con opzioni di foro nominale da 2 pollici, 3 pollici e 4 pollici o personalizzazione basata su disegno. Specificare insieme produttore, figura, numero di parte e dimensioni della guarnizione.
Per fluidi contenenti gas, fornire la composizione del gas, la concentrazione di H2S e CO2, la pressione e la temperatura operative, la durata dell'esposizione e il ciclo di depressurizzazione previsto. La qualifica deve applicarsi alla formulazione e alla durezza esatte dell'HNBR. Il nome della famiglia di materiali da solo non stabilisce la resistenza all'H2S o la resistenza alla rapida decompressione del gas.
Per una sostituzione, confermare il profilo del labbro, i diametri interno ed esterno, l'altezza e la costruzione in ottone, acciaio inossidabile o non supportata rispetto al disegno del pezzo originale. Ispezionare l'anello di supporto e la sede della guarnizione, nonché l'elastomero. Una guarnizione di ricambio non può ripristinare l'hardware del giunto danneggiato o modificare la classificazione dell'assemblaggio completo.
Includere i registri di ispezione richiesti e l'identificazione del composto con la richiesta, e mantenere i lotti di ricambio tracciabili per riferimento di parte. La tabella di confronto dei materiali conservati è una guida generale; i suoi intervalli di temperatura non sono limiti certificati per questo prodotto. Confermare i dati del composto fornito e i requisiti operativi dell'attrezzatura prima dell'uso.
Introduzione al materiale
Materiale
|
Intervallo di temperatura
|
Considerazioni sulla selezione
|
Nitrile
|
|
-40ºC a 120ºC
|
-40ºF a 248ºF
1.Attualmente la
|
gomma più utilizzata nell'industria delle guarnizioni
2.Eccezionale equilibrio di buone proprietà meccaniche, proprietà di usura e resistenza chimica
3.Resistenza alla maggior parte degli oli minerali e dei grassi
HNBR
|
|
-40ºC a 160ºC
|
-40ºF a 320ºF
1.Resistenza chimica
|
2.Intervallo di temperatura più ampio rispetto al nitrile standard
3.Materiale ad alta resistenza che resiste all'estrusione, all'abrasione e all'usura
4.L'idoneità all'acqua e al vapore dipende dal grado del composto e dalle condizioni di esposizione
5.Il servizio H2S richiede la qualifica specifica del composto per la concentrazione, la pressione e la temperatura dichiarate
6.Comunemente usato con oli di petrolio e CO2FKM
-26ºC a 230ºC
|
|
-15ºF a 446ºF
|
1.
Eccellente resistenza alle alte temperature, al petrolio e alla benzina
|
2.Confermare la compatibilità con ciascun prodotto chimico o refrigerante e il grado FKM selezionato
3.Le proprietà meccaniche e il set di compressione dipendono dalla formulazione e dalla temperatura
4.Il servizio con ammoniaca richiede la conferma della compatibilità specifica del composto; non presumere l'idoneità generale dell'FKM
PTFE
I limiti di temperatura dipendono dal grado di PTFE e dal design completo della guarnizione
|
| Ampia resistenza chimica; confermare il grado di PTFE, il fluido e il design della guarnizione |
PU
|
-54°C a 105°C
|
|
-65°F a 220°F |
1.Elastomero termoplastico con maggiore resistenza alla trazione, tenacità e resistenza all'usura
2.Ottima combinazione di durezza ed elasticità
|
3.La flessibilità a bassa temperatura dipende dal grado di PU
4.L'uso idraulico richiede un grado di PU e un design della guarnizione abbinati; non stabilisce una classificazione di pressione per questa guarnizione per giunto
