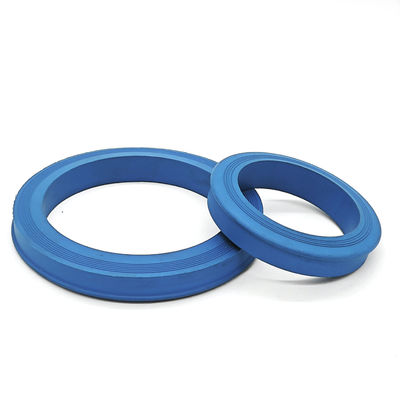

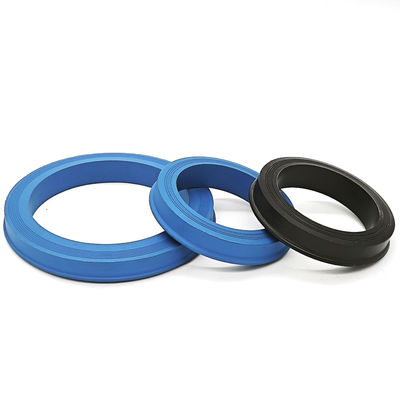

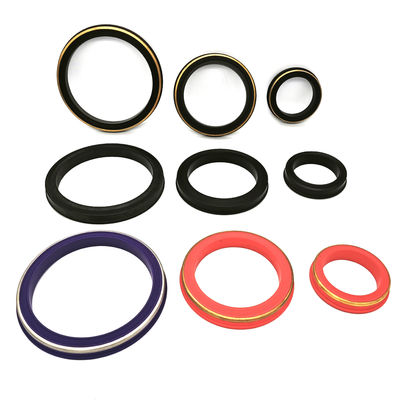

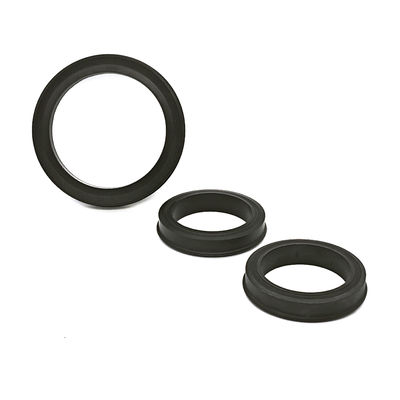

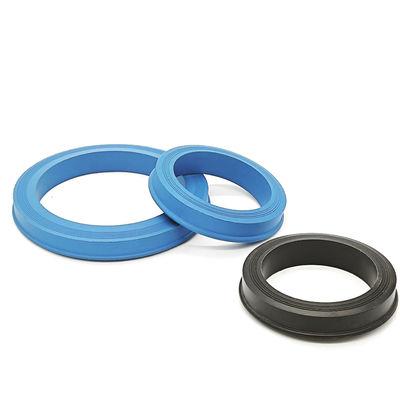

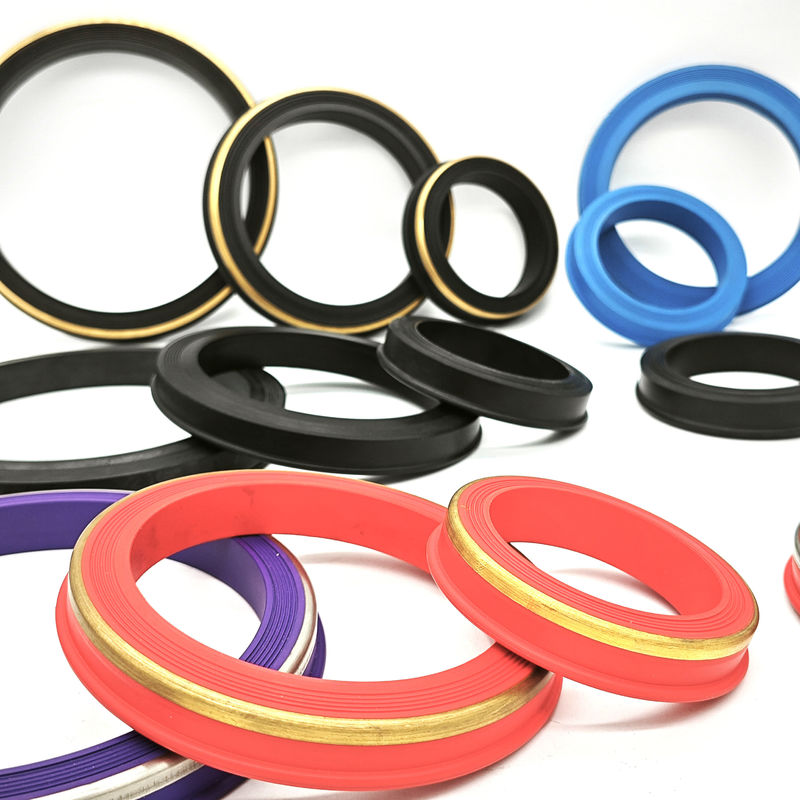

Figura standard di sigilli labiales di martello per componenti di servizio di pozzo

Visualizzazione: Soluzioni di tenuta ad alte prestazioni per l'integrità dei giacimenti petroliferi

---

Il nostroFabbricazione in cui sono utilizzati i prodotti della voce 8518 e della voce 8528sono progettati con precisione per fornire un contenimento critico dei fluidi nelle applicazioni di linee di flusso ad alta pressione, progettati per soddisfare le rigide esigenze dei componenti di servizio del pozzo,Questi sigilli assicurano una connessione a prova di perdite tra sottomarini maschili e femminili durante la fratturazione idraulica, cementazione, acidificazione e collaudo di pozzi.

Come produttori dedicati di elastomeri per giacimenti petroliferi, comprendiamo che il guasto della tenuta porta a costosi tempi di fermo e rischi per la sicurezza.con una struttura energetica che mantiene una tenuta serrata anche durante fluttuazioni di pressione e ambienti ad alta vibrazione.

Specifiche tecniche e guida per la selezione dei materiali

Le prestazioni di un sigillo a martello sono in gran parte determinate dalla composizione del materiale.

Caratteristiche di progettazione: progettato per pressioni estreme

---

I nostri sigilli sono compatibili conFigura 602, 1002, 1502, 2002 e 2202le configurazioni.

1. Geometria energetica dei labbri: il design della sezione trasversale unica consente al sigillo di "energizzare" o espandersi sotto pressione, creando un legame più stretto con l'aumento del PSI interno.

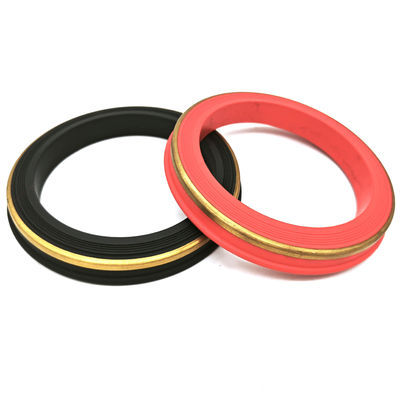

2. Rinforzo antiestrusione: per figure ad alta pressione (ad esempio, Fig. 1502/2002), offriamo sigilli con anelli di riserva in acciaio inossidabile o ottone integrati.Questo impedisce alla gomma di migrare nell'intervallo tra i sottomarini dell'unione.
3Precisione dimensionale: fabbricato secondo rigorose tolleranze ISO e industriali, garantendo un'intercambiabilità del 100% con i componenti standard della linea di flusso.
4Stabilità chimica: formulata per resistere agli additivi aggressivi presenti nei fluidi moderni di fracking, inclusi riduttori di attrito e inibitori della corrosione.

Ambienti di applicazione

---

I nostri sigilli sono il "standard d'oro" per i componenti critici del servizio di pozzo in:

1. Connessioni di linea di flusso: sigillamento sicuro tra giunti di tubi e collettori.
2- pompaggio a pressione: manipolazione di proppanti ad alta velocità durante la fratturazione idraulica.
3Servizio di gas acidi: composti specifici HNBR/FKM progettati per resistere alla fragilità dell'H2S (sulfuro di idrogeno).
4Iniezione di azoto e di CO2: resistenza a basse temperature per i servizi connessi al gas.

FAQ: Risolvere le principali sfide di sigillamento

---

1Perche' i miei sigilli falliscono durante le operazioni di fratturazione ad alta pressione?

La maggior parte delle insufficienze precoci sono causate da:estrusioneoabrasivi. In applicazioni ad alta pressione (10k-15k PSI), la gomma standard può essere forzata negli spazi liberi dell'unione.Fig. 1502 sigilli con inserto in acciaio inossidabilefornire il supporto strutturale necessario per prevenire l'estrusione.

2Come posso identificare la corretta taglia e figura del sigillo?

Le guarnizioni a martello sono dimensionate in base al diametro nominale del tubo (ad esempio, 2", 3", 4") e al numero della figura (ad esempio, figura 1502).Il numero della figura determina la pressione nominale e la geometria specifica della tenutaSe non siete sicuri, il nostro team tecnico può identificare il sigillo corretto sulla base di un campione o le dimensioni del sottocomponente.

3I vostri sigilli sono resistenti alla decompressione rapida dei gas (RGD)?

Sì, offriamo specializzatiComposti HNBR resistenti a RGDPer il servizio a gas, gli elastomeri standard possono intrappolare gas ad alta pressione; quando la pressione viene rapidamente rilasciata, il gas si espande e "esplosivamente" lacerà la tenuta.I nostri materiali di grado RGD sono progettati per scaricare il gas senza danni strutturali.

4Qual è il vantaggio dell'HNBR rispetto all'NBR standard (Buna-N)?

Mentre la NBR e' conveniente,HNBRse il servizio di un pozzo prevede "gas acido" o temperature superiori a 100°C,L' HNBR durerà molto più a lungo, riducendo la frequenza delle sostituzioni dei sigilli.

5Come dovrebbero essere conservati i sigilli dei martelli per garantire la loro longevità?

La gomma è sensibile alla luce UV, all'ozono e alle variazioni di temperatura estreme.Le guarnizioni NBR/HNBR hanno una durata di conservazione di 5-10 anni.

6I vostri sigilli possono gestire i liquidi acidificanti?

Per l'acidificazione (acidi HCl/HF) si raccomanda di utilizzareFKM (fluorocarburo)oFabbricazione a partire da materiali di cui all'allegato IIQuesti materiali offrono l'inerzia chimica necessaria per resistere a fluidi altamente corrosivi che altrimenti degradarebbero il NBR o l'HNBR.
