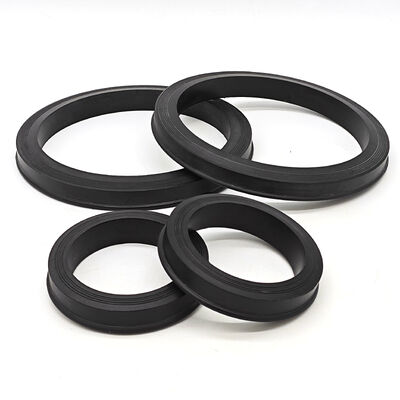

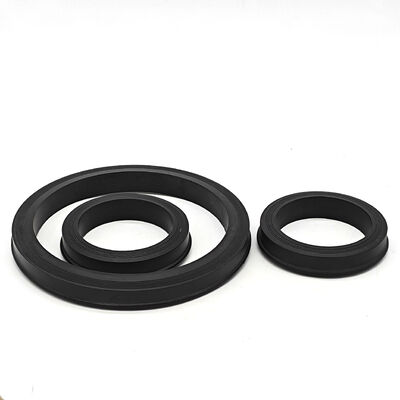

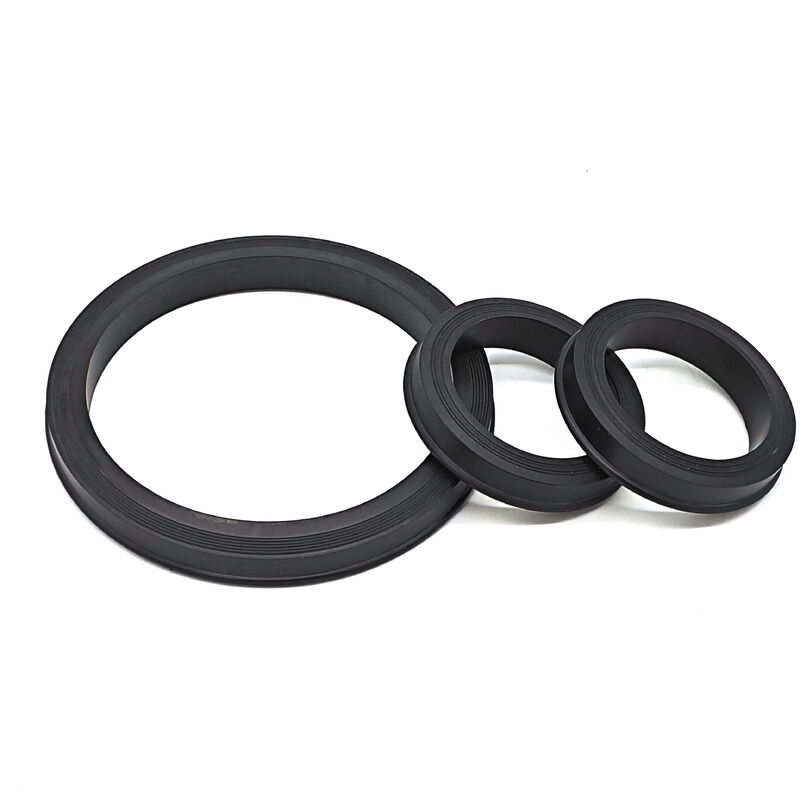

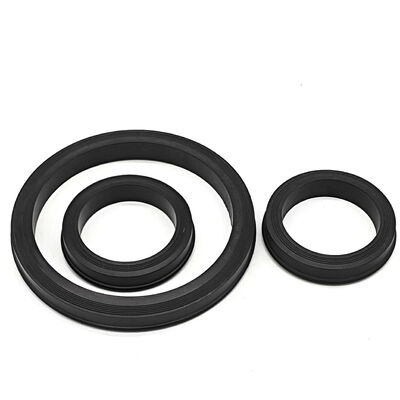

Guarnizioni a labbro per giunti a martello per impieghi gravosi: disponibili in più dimensioni
Descrizione del prodotto
Le guarnizioni a labbro per giunti a martello per impieghi gravosi sono componenti di ricambio per connessioni di flowline e manifold specificate. Abbinare il profilo del labbro, il composto e il rinforzo all'unione installata. Per ordini di manutenzione che coprono più dimensioni di tubi, identificare ogni configurazione separatamente anziché scegliere solo per diametro nominale.
Specifiche tecniche e compatibilità
Le figure 602, 1002 e 1502 sono identificatori di connessione. Confermare il produttore dell'unione, la dimensione nominale, la scanalatura e il disegno approvato prima di ordinare. Le dimensioni elencate includono 1 pollice, 2 pollici, 3 pollici e 4 pollici; qualsiasi configurazione da 7 pollici o altre configurazioni personalizzate richiede un disegno e una conferma di adattamento.
Pressioni di esercizio nominali
La pressione nominale appartiene all'assemblaggio completo dell'unione. Confermare i limiti del produttore dell'attrezzatura, la classificazione del servizio e la riduzione di temperatura; la guarnizione di ricambio da sola non stabilisce la pressione di esercizio.
Connessioni Figura 602: Confermare la classificazione del produttore e il profilo installato
Connessioni Figura 1002: Confermare la dimensione nominale e la classificazione dell'assemblaggio
Connessioni Figura 1502: Confermare il rinforzo e i limiti di servizio
Connessioni Figura 2002: Confermare il disegno esatto della connessione e la classificazione del servizio
Selezione del materiale e intervalli di temperatura
La scelta del materiale giusto è fondamentale per la compatibilità chimica e la resistenza termica. Offriamo quattro gradi di materiale principali:
NBR (gomma nitrilica): ideale per servizi generali con acqua, olio e fango.
Temperatura operativa: confermare i limiti continui e di picco per il composto NBR selezionato.
HNBR (nitrile idrogenato): rivedere il composto selezionato rispetto ai fluidi di giacimento petrolifero; il servizio H2S richiede la composizione del gas, le condizioni di decompressione e la qualifica del composto.
Temperatura operativa: confermare i limiti continui e di picco per il composto HNBR selezionato.
FKM (fluorocarburo): migliore per applicazioni ad alta temperatura e processi chimici aggressivi.
Temperatura operativa: confermare il grado FKM selezionato rispetto al fluido e alla durata dell'esposizione.
PTFE (politetrafluoroetilene): spesso utilizzato come anello di supporto o in ambienti chimici estremi in cui gli elastomeri possono fallire.
Temperatura operativa: confermare la costruzione completa relativa al PTFE, inclusi eventuali materiali di nucleo o di supporto.
Caratteristiche e vantaggi principali
Design a labbro di precisione: la geometria della guarnizione a labbro garantisce che la pressione interna del fluido contribuisca effettivamente ad energizzare la guarnizione, creando un legame più stretto all'aumentare della pressione.
Opzioni di rinforzo metallico: anelli in ottone o acciaio inossidabile sono disponibili per profili specificati. Rivedere le dimensioni di supporto, la compatibilità dei materiali e il gioco operativo.
Resistenza all'abrasione: i nostri composti elastomerici sono specificamente formulati per resistere all'usura causata da fanghi di perforazione abrasivi e fluidi di fracking.
Resilienza chimica: rivedere gli idrocarburi effettivi, i sali e i prodotti chimici di stimolazione per il composto selezionato.
Ambito di applicazione principale
Queste guarnizioni per impieghi gravosi sono ampiamente utilizzate nei seguenti settori:
Fratturazione idraulica (Fracking): gestione di fluidi ad alta pressione durante la stimolazione dei pozzi.
Acidificazione e cementazione: selezione della guarnizione di connessione per i prodotti chimici specificati, la temperatura e l'esposizione alla sospensione.
Perforazione di petrolio e gas: utilizzata in pompe per fanghi, standpipe e sistemi manifold.
Trasferimento di fluidi industriali: gestione di acqua ad alta pressione e trasporto di prodotti chimici nell'industria mineraria e manifatturiera.
Produzione offshore: tenuta affidabile per flowline marine e piattaforme di produzione.
Qualità e prestazioni
Prodotto secondo il nostro sistema di gestione della qualità ISO 9001. Concordare la revisione del disegno, il composto, la durezza e i requisiti di ispezione con l'ordine. Verificare l'adattamento del ricambio rispetto all'unione effettiva; le parti di connessione di produttori diversi non devono essere considerate intercambiabili.
Guida all'ordine
Quando si richiede un preventivo, si prega di specificare le seguenti informazioni:
-
Numero figura (ad es. Fig 1502)
-
Dimensione del tubo (ad es. 3 pollici)
-
Preferenza materiale (NBR, HNBR o FKM)
-
Requisito di rinforzo (con o senza anello in ottone/acciaio inossidabile)
-
-
-
-
-
-
-
Contattare il nostro team di vendita tecnica oggi stesso per ulteriori informazioni sulle nostre guarnizioni a labbro per giunti a martello per impieghi gravosi e per trovare la soluzione di tenuta perfetta per le vostre connessioni di tubazioni ad alta pressione.
Ordinazione di più dimensioni per un kit di manutenzione
Elencare ogni guarnizione richiesta per produttore dell'unione, figura, dimensione nominale del tubo, profilo e rinforzo. Fornire la revisione del disegno o fotografie della parte rimossa con le dimensioni, e separare la quantità per ogni configurazione. Conservare dimensioni e composti diversi in confezioni etichettate. Includere la formulazione del fluido, il ciclo di pressione e la temperatura in modo che il ricambio fornito possa essere abbinato alla connessione prevista.
