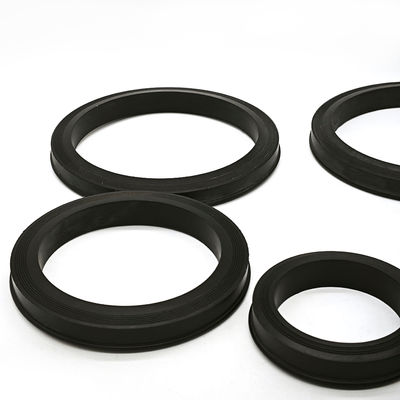

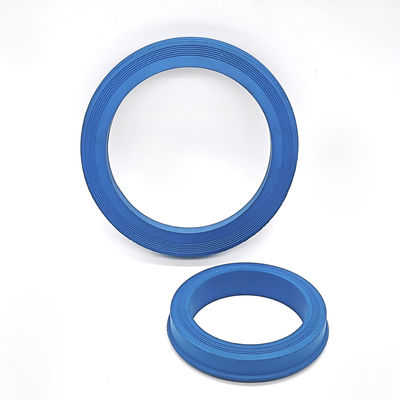

Guarnizione di unione del martello di ricambio NBR (Buna-N) da 6000 PSI con design a labbro per collettori ad alta pressione

Guarnizioni di ricambio per raccordi a martello per collettori ad alta pressione

Queste guarnizioni specializzate per raccordi a martello ad alta pressione sono progettate per fornire un'affidabile barriera a prova di perdite nei sistemi collettori per carichi pesanti e nelle connessioni di tubazioni industriali. Queste guarnizioni a labbro di ricambio sono progettate per adattarsi perfettamente alle scanalature di tenuta dei raccordi a martello standard utilizzati nell'industria globale del petrolio e del gas. Questi componenti sono vitali per mantenere la sicurezza e l'efficienza delle operazioni di trasferimento dei fluidi durante attività ad alta pressione come la fratturazione idraulica e la stimolazione dei pozzi.

L'ambito di applicazioneper queste tenute è estesa la copertura delle linee di flusso ad alta pressione, dei collettori delle teste pozzo e dei sistemi di fango. Sono particolarmente efficaci in ambienti in cui liquami abrasivi o fluidi corrosivi vengono pompati ad alta velocità. Queste guarnizioni garantiscono che il collegamento rimanga sicuro anche se sottoposto a intense vibrazioni meccaniche e fluttuazioni di pressione estreme.

Diverse opzioni di materialesono disponibili per soddisfare specifiche esigenze operative.Nitrilela gomma è la scelta principale per il servizio standard di acqua e olio perché offre un'ottima resistenza all'abrasione.HNBR(Nitrile idrogenato)fornisce una maggiore resistenza meccanica ed è più adatto per ambienti con gas acidi o fanghi di perforazione a temperature più elevate.FKM(fluorocarburo)è il materiale ideale per scenari ad alta temperatura e esposizione a sostanze chimiche o acidi aggressivi.PTFE (politetrafluoroetilene)viene utilizzato per una resistenza chimica quasi universale e una stabilità termica estrema.

Valori nominali della pressione di eserciziosono determinati dal numero di cifra specifico del raccordo del martello. Le guarnizioni per la figura sei zero due sono classificate per pressioni fino a seimila libbre per pollice quadrato. I sigilli Figura dieci zero due sono progettati per diecimila libbre per pollice quadrato. Per le applicazioni ad alta pressione più impegnative, la cifra quindici zero due tenute ha una valutazione di quindicimila libbre per pollice quadrato. Alcune figure specializzate possono persino gestire pressioni fino a ventimila libbre per pollice quadrato nel servizio di gas acido.

Gli intervalli di temperatura variano a seconda dell'elastomero scelto.La gomma nitrilica funziona tipicamente tra trenta e cento gradi Celsius negativi. Il nitrile idrogenato offre un intervallo più ampio, da quaranta a centocinquanta gradi Celsius negativi. Il fluorocarburo mantiene le sue proprietà da meno venti fino a duecento gradi Celsius. Queste gamme garantiscono che le guarnizioni rimangano flessibili ed efficaci in diversi climi e condizioni operative.

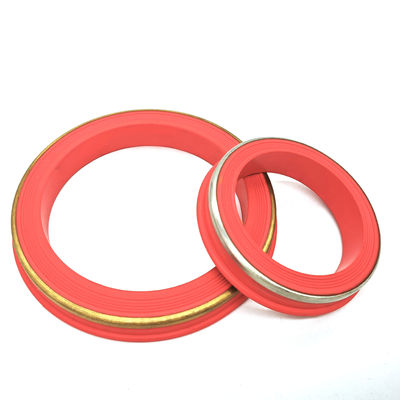

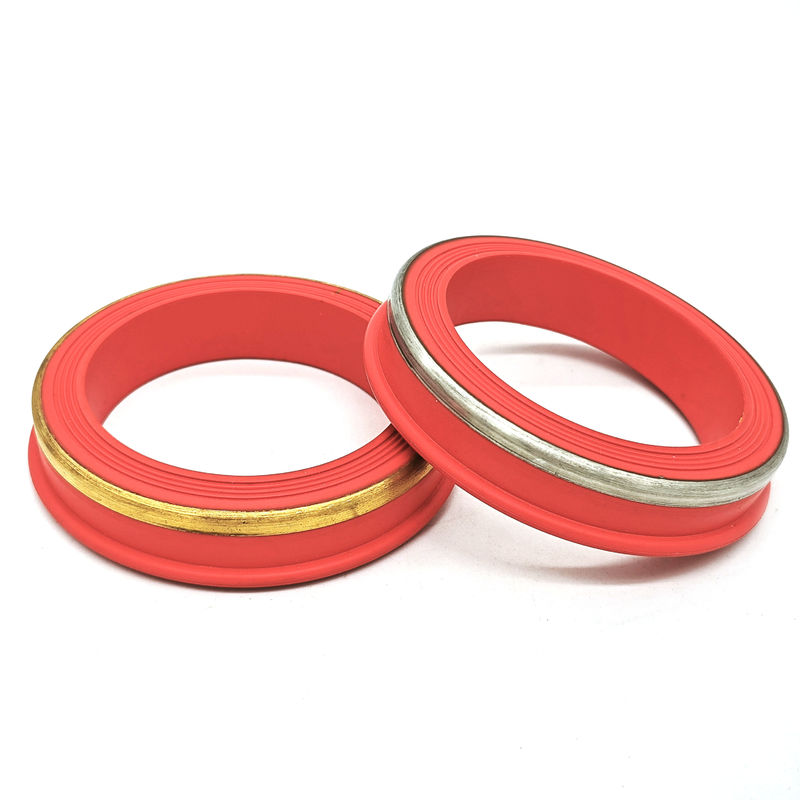

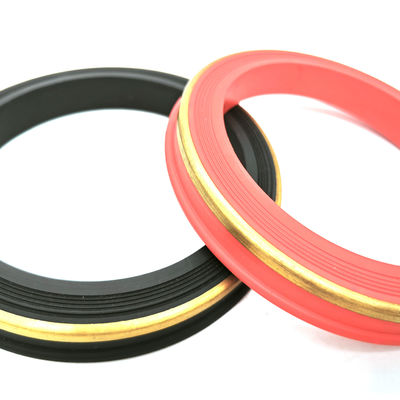

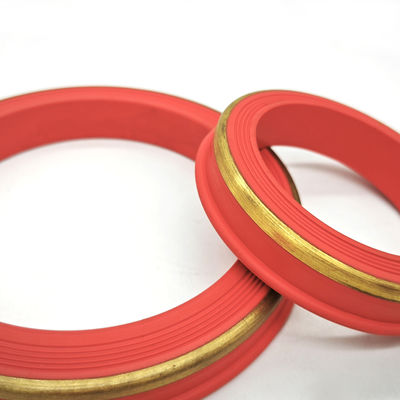

Principali caratteristiche tecnicheincludono un design del labbro energizzato dalla pressione in cui la pressione del fluido interno aiuta a spingere la guarnizione contro la superficie metallica per un legame più stretto. I modelli ad alta pressione sono spesso dotati di anelli anti-estrusione in ottone o acciaio inossidabile che impediscono alla gomma di deformarsi o dilavarsi in caso di portate estreme. Queste guarnizioni sono realizzate per essere completamente intercambiabili con i componenti standard delle tubazioni, garantendo una facile sostituzione senza la necessità di strumenti specializzati.

Quando si seleziona la guarnizione di ricambio appropriata è importante identificare il numero della figura e la dimensione nominale del tubo, ad esempio due pollici o tre pollici. La scelta del materiale corretto in base alla compatibilità chimica e alla temperatura del fluido massimizzerà la durata della connessione e ridurrà i tempi di inattività per manutenzione. Queste soluzioni di tenuta diretta in fabbrica offrono un modo conveniente per mantenere i collettori ad alta pressione senza violare i marchi commerciali specifici del marchio.
