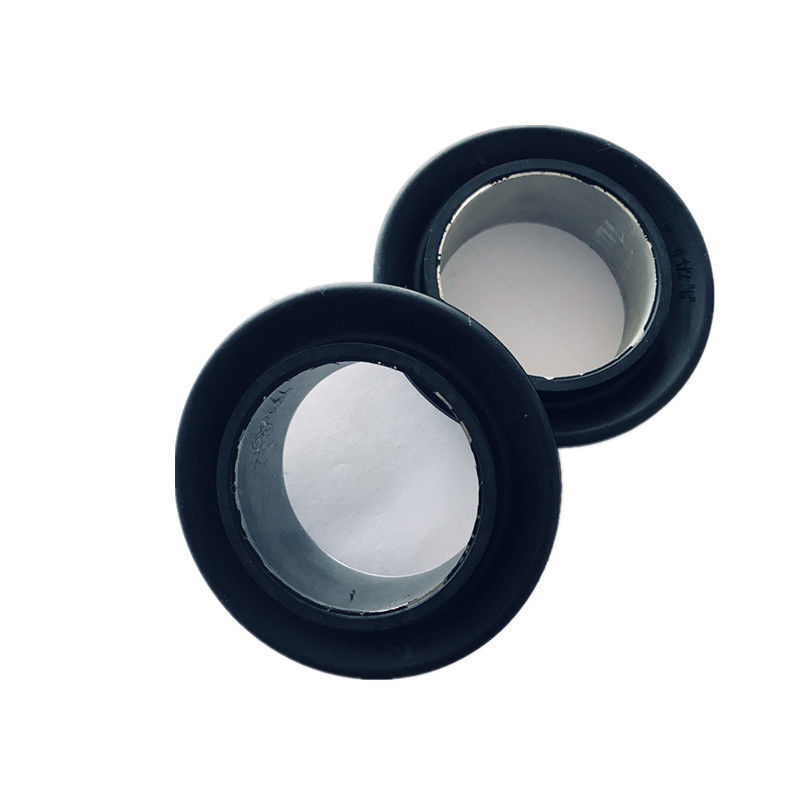

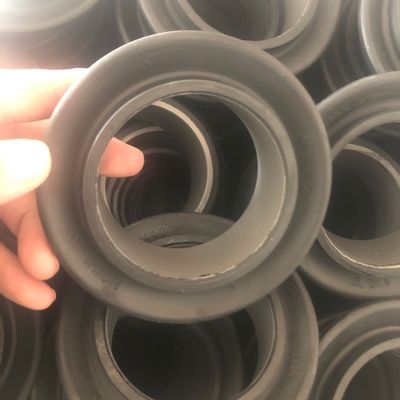

Coppette di aspirazione in gomma tipo V — Selezione accoppiamento boccola e mandrino
Le coppette di aspirazione di tipo V sono elencate in configurazioni per impieghi leggeri e gravosi per richieste di sollevamento fluidi. Per una sostituzione, abbina il diametro interno della coppetta e la geometria della boccola al mandrino, e rivedi il profilo del labbro rispetto al diametro interno effettivo del tubo e alle restrizioni. Specifica se la boccola richiesta è in alluminio o acciaio sul disegno d'ordine; le righe dimensionali con anima in acciaio sottostanti descrivono configurazioni separate elencate.
Fornire concentrazione di sabbia, condizioni delle particelle, additivi fluidi e temperatura operativa per la selezione del composto. La resistenza all'abrasione, i requisiti di trazione e la compatibilità chimica richiedono i dati del composto selezionato e test concordati; il nome Frac Fluid da solo non stabilisce le prestazioni.
| Designazione della dimensione (pollici; confermare riferimento tubo/coppetta) |
Anima e Descrizione |
OD coppetta elencato (pollici) |
ID coppetta elencato (pollici) |
| 1.900" ( 1-1/2" ) |
Coppetta di aspirazione con anima in acciaio |
1.530" |
0.902" |
| 2-3/8" ( 2" ) |
Coppetta di aspirazione con anima in acciaio |
1.980" |
1.120" |
| 2-7/8" ( 2-1/2" ) |
Coppetta di aspirazione con anima in acciaio |
2.410" |
1.334" |
| 3.850" |
Coppetta di aspirazione con anima in acciaio |
3.850" |
2.495" |
| 3.900" |
Coppetta di aspirazione con anima in acciaio |
3.900" |
2.495" |
| 4-1/2" |
Coppetta di aspirazione con anima in acciaio |
4.062" |
2.495" |
| 4.610" |
Coppetta di aspirazione con anima in acciaio |
4.610" |
2.495" |
| 4.720" |
Coppetta di aspirazione con anima in acciaio |
4.720" |
2.495" |
| 4.850" |
Coppetta di aspirazione con anima in acciaio |
4.850" |
2.495" |
| 5-1/2" |
Coppetta di aspirazione con anima in acciaio |
4.970" |
2.495" |
| 7" |
Coppetta di aspirazione con anima in acciaio |
6.450" |
3.500" |
| 4-1/2" |
Coppetta di aspirazione con anima in acciaio, per impieghi gravosi |
4.062" |
2.495" |
Stili di coppette di aspirazione correlati — abbina la costruzione prima della sostituzione:
Stile TA: Un profilo di coppetta separato elencato con opzioni di boccola in acciaio o alluminio. Conferma i requisiti di carico, la geometria del labbro, le dimensioni della coppetta e il composto di gomma rispetto al disegno selezionato.
Stile MV: Un profilo multi-labbra con opzioni di boccola. Specifica l'interfaccia del mandrino, le restrizioni del tubo e le condizioni di sabbia sospesa per il confronto con una sostituzione di tipo V.
Stile V: Labbri rivoltati e configurazioni per impieghi leggeri/gravosi sono descritti per questa famiglia. Rivedi la deflessione del labbro, il carico del fluido e le restrizioni operative con i requisiti di assemblaggio; non considerare l'inversione del labbro come un dispositivo di protezione da sovraccarico garantito.
Fornire concentrazione di sabbia, condizioni delle particelle, additivi fluidi e temperatura operativa per la selezione del composto. La resistenza all'abrasione, i requisiti di trazione e la compatibilità chimica richiedono i dati del composto selezionato e test concordati; il nome Frac Fluid da solo non stabilisce le prestazioni.
Stile TUF: Una costruzione separata rinforzata internamente. Rivedi il rinforzo, le condizioni del tubo e i requisiti di temperatura utilizzando la documentazione specifica del modello.
Stile NUF: Una costruzione separata di coppetta in gomma con opzioni di boccola in acciaio o alluminio. Conferma il diametro interno selezionato, il profilo della coppetta e i requisiti di carico piuttosto che sostituire solo per dimensione nominale del tubo.
Per la selezione della boccola, fornire diametro mandrino, spalle di posizionamento, disposizione di ritenzione e orientamento di installazione della coppetta. Le dimensioni OD e ID elencate sono riferimenti per richieste; confermare le tolleranze finali e la definizione di ogni designazione di dimensione sul disegno corrispondente.
Richiesta applicazione: sollevamento fluidi in tubazioni petrolifere. Fornire l'esposizione effettiva a petrolio, acqua, gas/condensato, temperatura, contenuto di sabbia e condizioni operative per la revisione del composto e dell'assemblaggio.
Imballaggio e spedizione :
1: Spedizione espressa per ordini piccoli o urgenti; confermare corriere e destinazione.
2: Spedizione aerea: confermare i requisiti di consegna in aeroporto o a domicilio.
3: Spedizione marittima per ordini in blocco; confermare imballaggio e programma di spedizione.
Per un preventivo di coppetta di aspirazione in gomma tipo V, inviare il diametro interno del tubo, il disegno del mandrino, OD/ID della coppetta, requisito di boccola in alluminio o acciaio, configurazione di impiego, condizioni del fluido e quantità.
