Introduzione del prodotto

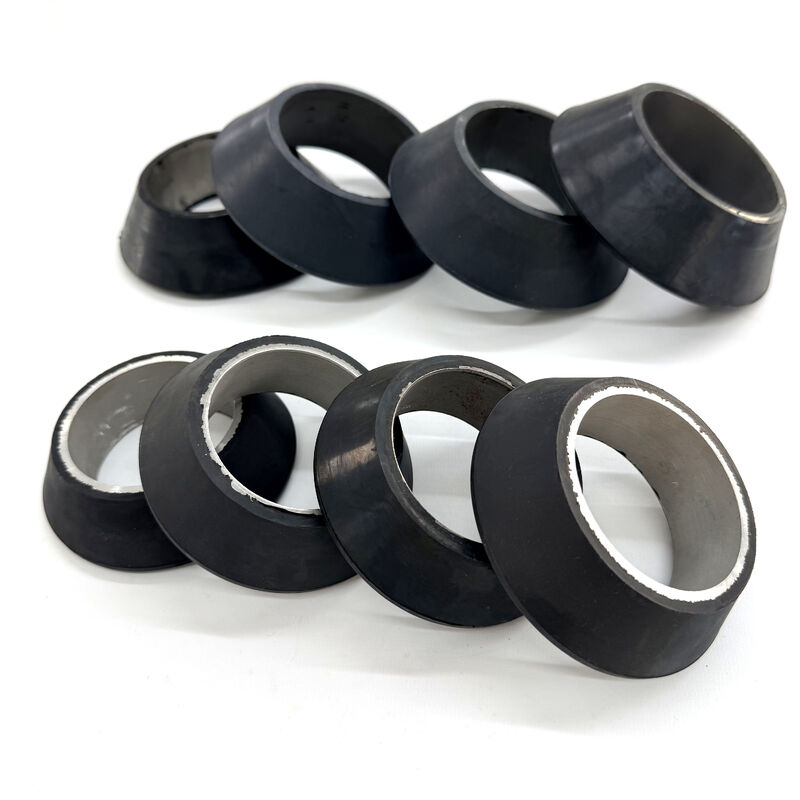

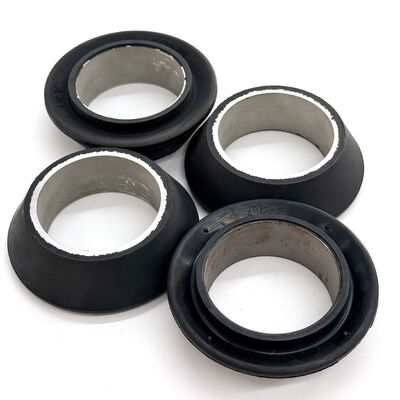

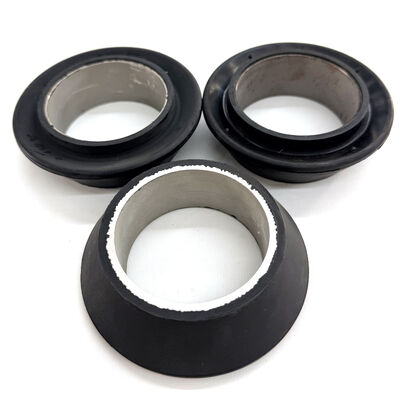

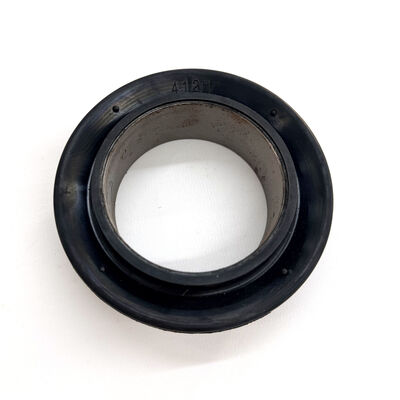

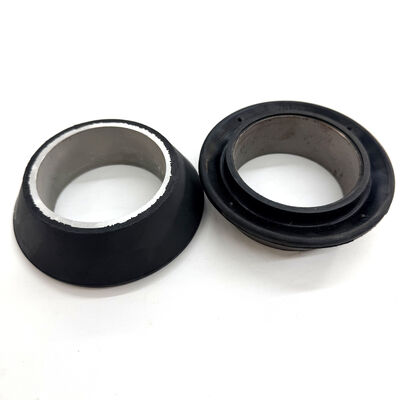

La V Style Swab Cup da 4,5 pollici è uno strumento versatile e altamente flessibile progettato per il recupero di fluidi leggeri a medio carico in involucri e tubi a grande tracciato.il bicchiere in stile V presenta un labbro di sigillamento reattivo che si espande sotto una minima pressione idrostaticaQuesto modello è specificamente progettato per pozzi contenenti sabbia, fango o altri solidi sospesi.poiché il suo profilo flessibile può efficacemente bypassare i detriti durante la corsa mantenendo una tenuta costante durante il sollevamentoL'inserto integrato rinforzato in acciaio fornisce la necessaria stabilità di base necessaria per diametri di 4,5 pollici senza compromettere la flessibilità della labbra.
Specifiche tecniche
Dimensione nominale: 4,5 pollici
Stile coppa:Tipo V (leggero a medio carico)
Tipo di azionamento:Labbro flessibile azionato da liquido
Armatura:Inserto di base rinforzato in acciaio
Materiale:Nitrile resistente all'abrasione di qualità superiore (NBR)
Idoneità al carico del fluido:Leggera a media
|
Nom. OD (pollici)
|
Nocciolo e descrizione
|
Dose eccessiva di tazza
|
Identificativo della tazza
|
|
1.900" ( 1-1/2")
|
Coppa di tamponamento del nucleo di acciaio
|
1.530"
|
0.902"
|
|
2-3/8" (2" ")
|
Coppa di tamponamento del nucleo di acciaio
|
1.980"
|
1.120"
|
|
2-7/8" (2-1/2")
|
Coppa di tamponamento del nucleo di acciaio
|
2.410"
|
1.334"
|
|
3.850"
|
Coppa di tamponamento del nucleo di acciaio
|
3.850"
|
2.495"
|
|
3.900"
|
Coppa di tamponamento del nucleo di acciaio
|
3.900"
|
2.495"
|
|
4 1/2"
|
Coppa di tamponamento del nucleo di acciaio
|
4.062"
|
2.495"
|
|
4.610"
|
Coppa di tamponamento del nucleo di acciaio
|
4.610"
|
2.495"
|
|
4.720"
|
Coppa di tamponamento del nucleo di acciaio
|
4.720"
|
2.495"
|
|
4.850"
|
Coppa di tamponamento del nucleo di acciaio
|
4.850"
|
2.495"
|
|
5-1/2"
|
Coppa di tamponamento del nucleo di acciaio
|
4.970"
|
2.495"
|
|
7"
|
Coppa di tamponamento del nucleo di acciaio
|
6.450"
|
3.500"
|
|
4 1/2"
|
Cuore di acciaio, coppa pesante
|
4.062"
|
2.495"
|
Caratteristiche chiave e vantaggi dell'ingegneria
1Tolleranza superiore alla sabbia e ai detriti: il labbro sottile e flessibile della tazza in V è eccezionalmente efficace nei fluidi carichi di sabbia.Permette al bicchiere di navigare oltre le particelle e l'accumulo di scala che potrebbero danneggiare più rigido, coppe da carico pesante.
2. Sigillamento azionato da fluido: la geometria a forma di V assicura che il labbro di sigillamento sia forzato contro la parete del rivestimento dal peso della colonna di fluido.Questo disegno consente una tenuta positiva anche con livelli di fluido più bassi o carichi più leggeri.
3. Inserto in acciaio per la stabilità della base: nella dimensione di 4,5 pollici, l'inserto in acciaio è fondamentale per mantenere l'integrità strutturale della base della tazza sul mandrino,impedendo l'estrusione, consentendo al contempo al labbro superiore di rimanere altamente flessibile.
4Facilità di discesa: grazie al suo profilo flessibile, la coppa di tipo V sperimenta meno resistenza durante la discesa, consentendo tempi di viaggio più rapidi nelle operazioni di manutenzione dei pozzi.
Tutti i tipi disponibili di coppe per tamponi
Stile TA: TA è una tazza Swab a carico medio costruita attorno a una buscia in acciaio o alluminio per l'uso nella maggior parte delle dimensioni di tubi o tubi di trivellazione.si comprime per formare una massa di gomma solida per una massima capacità di sollevamento e un minimo di usuraProdotte con un composto di gomma di nuova concezione, queste tazze offrono ai nostri clienti un prodotto nordamericano di alta qualità.Il nostro speciale composto Frac Fluid e' stato sviluppato per la massima durabilita' e performance.Queste tazze di lavaggio sono progettate per funzionare nelle condizioni più difficili.
Stile MV: Shanghai Qinuo offre la popolare MV Swab Cup a profilo Guiberson* in composto di gomma nitrile e fluido fraco.Il bicchiere ha una buscia in alluminio o in acciaio con più labbra rivolte in su che gli consente di passare attraverso punti stretti e controllare la quantità di caricoE' molto efficiente in liquido con sabbia sospesa.
Stile V: Shanghai Qinuo porta la V Series Swab Cup in una tazza di gomma leggera e pesante adatta per l'uso in fluidi con alte concentrazioni di sabbia sospesa.Le labbra capovolte passano facilmente attraverso punti stretti e si invertono per scaricare carichi eccessiviIl numero di tazze utilizzate varierà a seconda delle condizioni.
Il nostro composto speciale Frac Fluid ha un'eccellente resistenza all'abrasione, alta resistenza alla trazione e eccezionale resistenza agli attacchi chimici.
Stile TUF: la progettazione della tazza GE-TUF, con il suo rinforzo metallico interno che mantiene la forma della tazza,rende questa una scelta eccellente per pozzi caldi profondi o tubi e involucri ruvidi e corrosi. abbastanza resistente per carichi pesanti, la sua flessibilità consente anche di lavorare in situazioni di carico leggero.
STILLO NUF: il GE-NUF è una tazza di gomma per carico pesante che offre la massima capacità di sollevamento.questa tazza è una buona scelta per le applicazioni di pozzo profondoQuesta tazza è progettata per elevate prestazioni e carichi pesanti, realizzata con il nostro composto speciale di fluido Frac, e funzionerà nelle condizioni più difficili.
Perché collaborare con il nostro team di ingegneri?
Standard di qualità ISO 9001:2015: il nostro stabilimento opera secondo un rigoroso sistema di gestione della qualità, garantendo la ripetibilità in serie di produzione ad alto volume.
Strumentazione e progettazione interne: i nostri ingegneri assistono alla progettazione per la produzione (DFM), aiutando a perfezionare la geometria delle parti per ridurre i costi e migliorare le prestazioni.
Domande frequenti
Domanda: perché dovrei scegliere un bicchiere tipo V rispetto a un tipo RTL per un involucro da 4,5 pollici?
Risposta: scegliere il tipo V se si ha a che fare con carichi di liquidi leggeri o se il pozzo contiene sabbia e detriti.considerando che il tipo V è progettato per la flessibilità e la tolleranza ai detriti;.
Domanda: Qual è il ruolo dell'inserto in acciaio in questa tazza leggera?
Risposta: l'inserto in acciaio fornisce una base rigida per la base della tazza.questo rinforzo è necessario per mantenere il bicchiere fissato sulla spalla del mandrello sotto pressione idrostatica.
Domanda: Il materiale NBR è resistente al petrolio greggio?
Risposta: Sì, il composto di nitrile (NBR) di alto grado è specificamente formulato per una resistenza eccellente al petrolio greggio, al gasolio e alla maggior parte degli idrocarburi dei giacimenti petroliferi.
