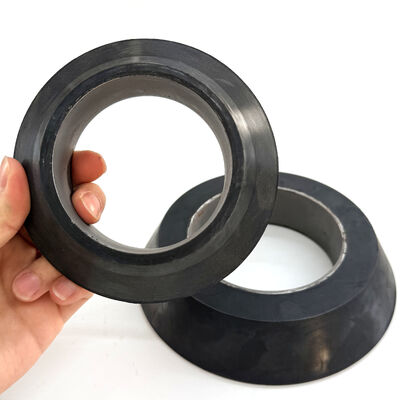

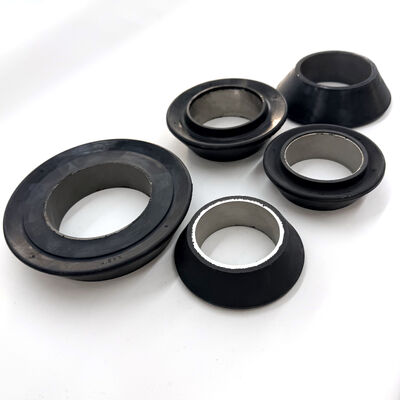

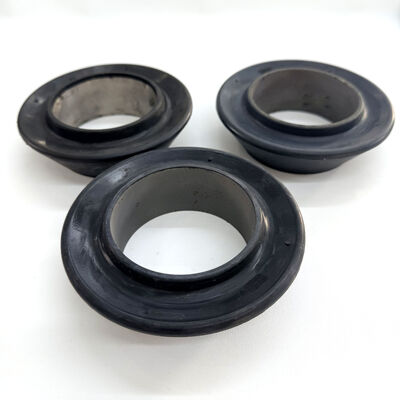

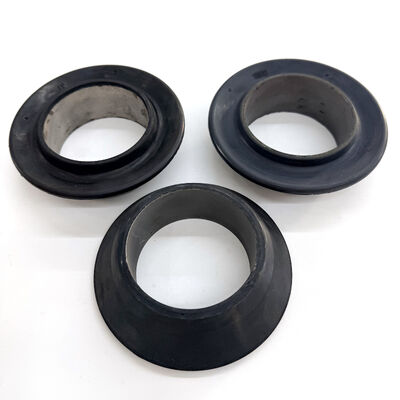

5 1/2 pollici V Style Swab Cup per il servizio di carico leggero impilabile nelle applicazioni petrolifere

Introduzione al Prodotto

La Coppetta V-Style Professionale da 5 1/2 pollici è una soluzione ingegnerizzata per il sottosuolo, progettata specificamente per il recupero di fluidi a basso carico in operazioni di tubi e casing di grande diametro. Questo modello utilizza un labbro di tenuta attivato dal fluido che si espande verso l'esterno all'aumentare della pressione idrostatica, supportando il contatto con il foro quando le dimensioni della coppetta e le condizioni di servizio sono adeguate. Il suo vantaggio principale risiede nella sua architettura impilabile, che consente agli operatori di personalizzare la catena di utensili montando più coppette su un unico mandrino secondo il design del mandrino e la procedura operativa; ispezionare le condizioni del foro e l'usura della coppetta prima del servizio.

Specifiche Tecniche

La designazione da 5-1/2 pollici è un riferimento nominale. La tabella delle dimensioni esistente elenca questa versione con un diametro esterno della coppetta di 4,970 pollici e un diametro interno della coppetta di 2,495 pollici. Confermare queste dimensioni rispetto al foro e al mandrino richiesti prima di ordinare; la dimensione nominale e il diametro effettivo della coppetta sono riferimenti diversi.

Caratteristiche Chiave e Vantaggi Ingegneristici

1. Tolleranza Superiore a Detriti e Sabbia: Il design a labbro sottile e flessibile consente alla coppetta a V di bypassare sabbia e incrostazioni durante la discesa e di sigillare efficacemente attorno alle particelle durante la risalita.

2. Ottimizzato per Carichi Leggeri: Ingegnerizzato specificamente per colonne di fluido basse dove le coppette per carichi pesanti potrebbero non ottenere una tenuta completa. Confermare la coppetta selezionata e la disposizione della pila per il carico di fluido previsto.

3. Discesa Controllata: Seguire la procedura operativa dell'attrezzatura per la velocità di calata e l'ingresso del fluido. Evitare di considerare il profilo flessibile come un permesso per aumentare la velocità del cavo.

4. Fondazione Rinforzata in Acciaio: Il modello da 5 1/2 pollici include un inserto base in acciaio per evitare che l'elastomero si deformi o estruda oltre la spalla del mandrino durante la corsa verso l'alto.

5. Impilabile per Versatilità di Carico: Sebbene progettata per carichi leggeri, il numero di coppette e la spaziatura devono essere confermati per il mandrino e il carico di fluido pianificato. Nessun conteggio di pila universale si applica a ogni assemblaggio.

Perché Collaborare con il Nostro Team di Ingegneria?

Standard di Qualità ISO 9001:2015: La nostra struttura opera secondo un rigoroso Sistema di Gestione della Qualità, garantendo la ripetibilità nelle produzioni ad alto volume.
Utensileria e Progettazione Interne: I nostri ingegneri assistono nella Progettazione per la Produzione (DFM), aiutando a perfezionare la geometria delle parti per ridurre i costi e migliorare le prestazioni.

FAQ

Domanda: Perché una coppetta a V impilabile è preferibile a una singola coppetta grande?
Risposta: L'impilamento di più coppette a V consente una migliore distribuzione del carico. Una singola coppetta dovrebbe essere estremamente rigida per sollevare lo stesso carico, rendendola incline a strapparsi. Coppette flessibili multiple forniscono un sistema di tenuta ridondante.

Domanda: Queste coppette possono gestire sabbia e limo?
Risposta: Confermare l'idoneità per la concentrazione di sabbia e la dimensione delle particelle. Ispezionare il labbro per tagli, detriti intrappolati e usura irregolare; un profilo flessibile non elimina l'abrasione.

Domanda: L'inserto in acciaio è necessario per il servizio a carico leggero?
Risposta: Sì, l'inserto in acciaio è fondamentale per mantenere la posizione della coppetta sul mandrino. Senza di esso, la pressione idrostatica potrebbe forzare la base in gomma a deformarsi sulla spalla del mandrino.
