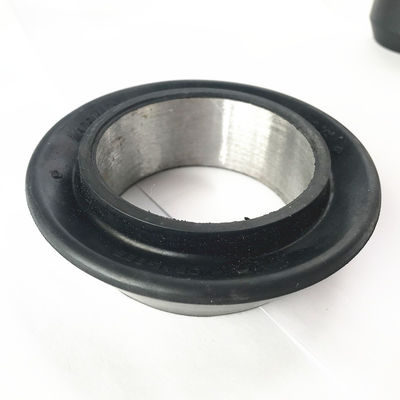

Coppette in gomma con anima in acciaio V-Type personalizzate per il servizio petrolifero
| Riferimento dimensioni (pollici; confermare disegno) |
Anima e Descrizione |
OD Coppa |
ID Coppa |
| 1.900" ( 1-1/2" ) |
Coppa in gomma con anima in acciaio |
1.530" |
0.902" |
| 2-3/8" ( 2" ) |
Coppa in gomma con anima in acciaio |
1.980" |
1.120" |
| 2-7/8" ( 2-1/2" ) |
Coppa in gomma con anima in acciaio |
2.410" |
1.334" |
| 3.850" |
Coppa in gomma con anima in acciaio |
3.850" |
2.495" |
| 3.900" |
Coppa in gomma con anima in acciaio |
3.900" |
2.495" |
| 4-1/2" |
Coppa in gomma con anima in acciaio |
4.062" |
2.495" |
| 4.610" |
Coppa in gomma con anima in acciaio |
4.610" |
2.495" |
| 4.720" |
Coppa in gomma con anima in acciaio |
4.720" |
2.495" |
| 4.850" |
Coppa in gomma con anima in acciaio |
4.850" |
2.495" |
| 5-1/2" |
Coppa in gomma con anima in acciaio |
4.970" |
2.495" |
| 7" |
Coppa in gomma con anima in acciaio |
6.450" |
3.500" |
| 4-1/2" |
Coppa in gomma con anima in acciaio, Heavy Duty |
4.062" |
2.495" |
Tutti i tipi di coppette disponibili:
Stile TA: una coppa a medio carico costruita attorno a una boccola in acciaio o alluminio. Confermare il diametro interno del tubo, l'adattamento del mandrino e l'intervallo di carico richiesto prima di selezionare la coppa; il composto e le dimensioni devono corrispondere alle condizioni effettive del pozzo.
Stile MV: una coppa a labbra multiple con una boccola in acciaio o alluminio. Confermare il profilo delle labbra e l'adattamento alle restrizioni del tubo e ai solidi sospesi presenti; scegliere il composto di gomma per il fluido prodotto e la temperatura.
Stile V: un profilo a labbro rovesciato offerto in diverse configurazioni. Questo elenco specifica un'anima in acciaio; confermare il disegno piuttosto che presumere la costruzione di una coppa a V interamente in gomma. La disposizione della coppa, la risposta al carico e l'idoneità ai fluidi contenenti sabbia dipendono dal design effettivo e dalle condizioni operative.
Per il servizio con fluidi di fratturazione, confermare la formulazione del fluido, gli additivi, il contenuto di solidi, la temperatura e le prestazioni di abrasione richieste prima di selezionare un composto.
Stile TUF: una coppa con rinforzo metallico interno per aiutare a mantenere il suo profilo. Confermare le condizioni del tubo, le restrizioni del diametro interno, il carico richiesto e i limiti di temperatura del composto prima della selezione.
Stile NUF: una coppa in gomma a carico elevato incollata a una boccola in acciaio o alluminio. Confermare le dimensioni esatte, le dimensioni della boccola, la connessione del mandrino e le condizioni del fluido per l'operazione di swabbing prevista.
| Nome parte |
Stile MV, stile TA, stile TUF, stile NUF e stile V |
| Ambiente |
petrolio, gas, condensato di gas |
| Materiale disponibile |
Opzioni Nitrile (NBR), HNBR o FKM; rinforzo e composto secondo il disegno confermato della coppa
|
Selezionare la geometria della coppa e il composto per il diametro interno effettivo del tubo e le condizioni del fluido del pozzo; l'idoneità operativa deve essere confermata per la configurazione richiesta.
Per questa coppa in gomma con anima in acciaio V-Type personalizzata, fornire un disegno che identifichi il profilo delle labbra, il diametro esterno della coppa, il diametro interno della coppa, l'altezza e le dimensioni dell'anima in acciaio. La tabella catalogo di seguito fornisce diverse configurazioni di riferimento; confermare quale riga si applica alla coppa richiesta. Una descrizione di 6 pollici nel nome del prodotto è insufficiente per definire l'adattamento del tubo e non è una riga dimensionale confermata in questa tabella. Specificare fluido, solidi sospesi, temperatura, dimensioni del mandrino e carico richiesto per la selezione del composto NBR o HNBR.
Altri prodotti in gomma relativi:
Imballaggio e spedizione :
1: Espresso: S.F., DHL, UPS, TNT, FedEx ecc., per ordini urgenti e di piccole dimensioni.
2: Spedizione aerea: da aeroporto ad aeroporto o da aeroporto a porta.
3: Spedizione marittima: adatta per merci sfuse. richiederà più tempo della spedizione aerea.
Ordinazione e selezione della coppa in gomma
Specificare lo stile della coppa, la quantità, il diametro interno del tubo e le dimensioni del mandrino in modo che l'adattamento richiesto possa essere esaminato.
Includere la composizione del fluido, la sabbia sospesa, la temperatura operativa e il carico previsto. Queste condizioni guidano la selezione del composto e del rinforzo.
Fornire disegni o campioni per le coppe personalizzate e confermare le tolleranze dimensionali, il composto e i requisiti di consegna nella quotazione.
